XTRA 1210N XDS1 (EPsolar, China)

XTRA 1210N XDS1 - nová generace solárních regulátorů. Inovativní řada EXTRA vychází z osvědčené a spolehlivé řady regulátorů EPsolar MPPT od největšího výrobce solárních regulátorů - společnosti BEIJING EPSOLAR TECHNOLOGY Co.,Ltd, China. Jedná se o výkonný MPPT regulátor pro nabíjení akumulátorů energií získanou z fotovoltaických panelů. Obsahuje zabudovaný multifunkční vestavěný LCD displej XDS1 pro kompletní monitoring a nastavování parametrů.

Maximální nabíjecí proud do akumulátoru je 10A, což odpovídá výkonu panelu 130Wp v případě 12 V aku nebo 260Wp, pokud používáte 24 V akumulátor. Regulátor je vybaven celkem jedenácti druhy ochran - ochrana proti nadproudu z FV panelů, proti zkratu FV pole, proti obrácené polaritě FV vstupu, proti obrácené polaritě aku, proti přepětí nebo hlubokému vybití akumulátoru, ochrana proti zkratu zátěže a přetížení regulátoru zátěží, ochrana proti přehřátí regulátoru, ochrana proti přehřátí aku, proti nízké teplotě LiFePo aku.

Specifikace a technické parametry :

Řízení nabíjecího procesu: princip MPPT - Maximum Power Point Tracking neboli sledování bodu nejvyššího výkonu. Oproti klasickým regulátorům PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30% !

Špičková účinnost přeměny energie 98 %, vysoká účinnost (99,5%) sledování bodu maximálního výkonu a jeho změn několikrát za sekundu. Rozpoznání dne a noci, vlastní diagnostika, uživatelem definované parametry nabíjení atd.

Nominální napětí baterií: 12V DC / 24V DC, automatická detekce (platí pro Pb aku)

Druhy baterií (akumulátorů): olověný VRLA/AGM, GELový, klasický otevřený s dolévaným elektrolytem, uživatelské nastavení pro jakýkoli jiný druh baterie (např. LiFePo4, LiIon, LTO, NiCd ...)
Maximální nabíjecí proud baterie: 10 A
Jmenovitý proud zátěže: 10 A

Výkon FV panelů: nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru (pro 12 V systém=190Wp max., pro 24 V systém=390Wp max.)
Maximální napětí solárního pole (panelů): 100 V DC (nepřekročitelné mezní napětí!)

Vlastní spotřeba: <35 mA pro 12 V systém, <22 mA pro 24 V systém

Zemnění: společný záporný pól (-)

Stupeň krytí: IP 32

Pracovní teplota: -25°C až +50°C

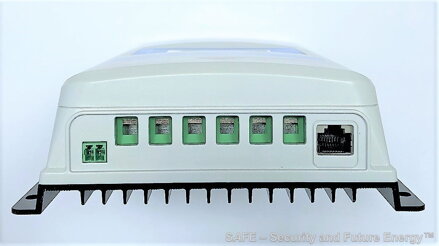

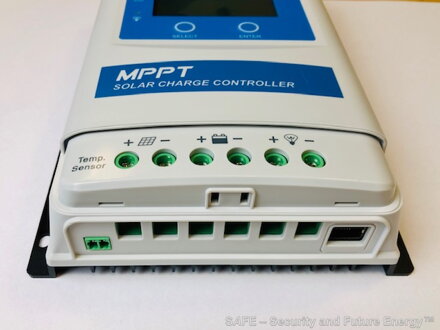

Připojovací průřez svorek: 4 mm² (AWG12)

Rozměry: 175 x 143 x 48 mm (d x š x v)

Hmotnost: 0,57 kg

Dodací termín: 2 - 5 dnů (zboží je skladem)

Pozn .: Napětí solárního pole nikdy nesmí překročit maximální FV vstupní napětí 100 V !!! Maximální napětí solárního modulu je označeno jako Voc a je uváděno při teplotě okolí 25°C. Při určení maximálního Voc je nutno zohlednit fakt, že s klesající teplotou napětí solárního panelu výrazně roste! Pokud napětí překročí hodnotu 100V, dojde k nevratnému poškození regulátoru.

Příslušenství : externí displej MT50, externí teplotní senzor akumulátoru TS-E, BlueTooth komunikační modul BLE-01, PC komunikační USB kabel USB-RS485
