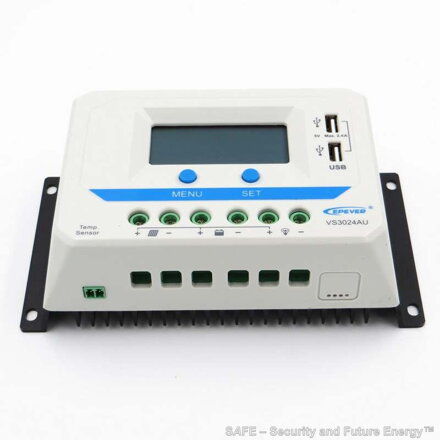

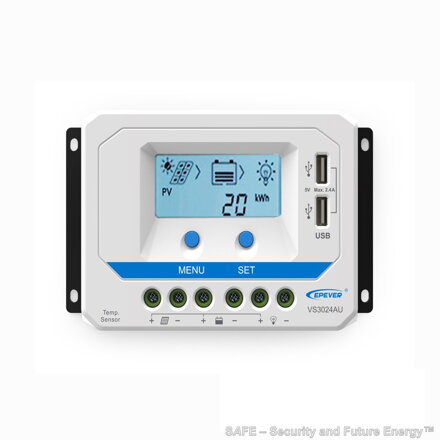

VS3024AU - kvalitní solární PWM regulátor se schopností nabíjet akumulátor a zároveň dodávat energii pro spotřebič (zátěž). Tento malý ale výkonný regulátor je vhodný pro nabíjení AGM, gelových nebo klasických olověných akumulátorů s tekutým elektrolytem pro aplikace, kde stačí "málo" energie nebo je nutno z ekonomických či prostorových důvodů provozovat minimalistickou variantu FV zdroje energie. Typickým příkladem užití jsou chaty a chalupy, karavany, hausbóty nebo i aplikace FV panelů na balkonech v městské zástavbě. Pro regulátor jsou vhodné panely o výkonu cca 450Wp (pro 12V baterie) a 900Wp (pro 24V baterie).
VS3024AU je určen pro malé ostrovní solární systémy s FV panely 12V (36 článků) pro dobíjení 12 V baterie nebo FV panely 24V (72 článků) pro dobíjení 24 V baterie. Alternativně je možno též zapojit dva 36 článkové panely do série (2x 36 =72 článků) pro dobíjení 24 V baterie. Maximální nabíjecí proud akumulátoru je 30 A.
Specifikace a technické parametry :
Řízení nabíjecího procesu: princip PWM (Pulse Width Modulation) - pulsní šířková modulace - regulátor nabíjí v definovaných časových a výkonových pulsech (nespojitě). Řídicí systém PWM používá vysoce spolehlivé výkonové MOSFET tranzistory s vysokou účinností a nízkým ztrátovým výkonem.
Jednoduché nastavení automatického spínání a vypínání výstupu pro zátěž pomocí integrovaného displeje
Jednoduché nastavení a programování hodnot pomocí integrovaného LED displeje
Vnitřní teplotní čidlo
Funkce energetické statistiky
Vstupní napětový rozsah akumulátoru: 9 až 32 V DC
Automatická detekce 12 V / 24 V
Tři fáze nabíjení baterie (Bulk, Boost/Equalize, Float)
Při nízkém napětí odpojí výstup zátěže
Pro dobíjení výlučně olověných akumulátorů - VRLA/AGM, GELové, klasické zalité (kyselinový elektrolyt)
Regulátor je určen pro instalaci do vnitřního prostředí (třída II). Je doporučena svislá montáž na stěnu, popř. jinou nehořlavou podložku.
Tovární nastavení (lze uživatelsky přeprogramovat) :
Typ Pb baterie: AGM / GELová / kyselinová s tekutým elektrolytem
Napětí baterie: 12 V / 24 V, automatická detekce systémového napětí
Nabíjecí proud: 30 A max.
Nabíjecí napětí "Boost" - 14.4 V / 28.8 V , nabíjecí napětí "Float" - 13.8 V / 27.6 V - nastaveny hodnoty pro AGM baterii
Odpojovací napětí zátěže: 11.1 V / 22.2 V (ochrana aku proti hlubokému vybití)
Připojovací napětí zátěže: 12.6 V / 25.2 V (manuální), 13.1 V / 26.2 V (automatické)
Maximální napětí FV panelů: 50 V (pro 12 V použít 36-článkové FV panely, pro 24 V použít 72-článkové FV panely, popř.2x 36V FV panely zapojené do série) - např. BlueSolar 60Wp Poly/4a, BlueSolar 90Wp Poly/4a, BlueSolar 115Wp Poly/4a, Soluxtec 160Wp/12V nebo BlueSolar 175Wp Poly/4a
Průřez vstupních/výstupních vodičů: 16 mm² (AWG6)
USB výstup: ano (2x), 5 V DC/ 2.4 A max.
Výstup pro spotřebič: ano
Vlastní spotřeba: <10 mA/12 V, <18 mA/24 V
Integrované ochrany : proti obrácené polaritě baterií (pojistka), proti zkratu na výstupu, proti přehřátí regulátoru, proti přetížení na výstupu, ochrana proti přepólování připojení solárních panelů, ochrana proti nadměrnému vybití akumulátoru, proti přehřátí akumulátoru
Senzor teploty baterie/baterií: ano (interní), lze doplnit o exerní kabelový senzor TS-E
K regulátoru nelze připojit externí displej MT50 ani PC rozhraní!
Uzemnění: regulátory řady VSxxxxAU mají kladné uzemnění (uzemnění kladného pólu)! Jakékoli kladné připojení solárního modulu, zátěže nebo baterie může být uzemněno.
Teplotní kompenzace nabíjení: -3mV/°C/2V（25°C）
Bezpečnostní standardy: elektrická bezpečnost dle IEC 62109-1, EMG kompatibilita dle EN 61000-6-1, EN61000-6-3, ISO 7637-2
Stupeň krytí: IP 30
Třída prostředí: II - vnitřní všeobecné
Relativní vlhkost: 0 - 95 % r.v., nekondenzující
Montážní poloha: svislá (konvekčně-radiační chlazení přirozeným prouděním vzduchu)
Rozsah provozní teploty: -25°C až +55°C (plná zátěž)
Rozměry: 181 x 101 x 60 mm (d x š x v)
Hmotnost: 550 g
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
