TR 10420AN (EPsolar, China)

AKCE !

15.890 Kč 5%
MPPT regulátor - vstupní napětí 200 V DC - nabíjecí proud 100A - vstupní výkon z panelů 1250/2500/3750/5000 W - napětí baterií 12/24/36/48 V - 9 druhů ochran - možnost připojení externího displeje - možnost připojení PC Čtěte více

Na dotaz

Doručíme dne: Čtvrtek 21. 11. 2024

15.890 Kč Sleva 794 Kč

15.096 Kč

Recyklační poplatek: 10 Kč

Výrobce: EPsolar

Popis

TR 10420AN - nová generace výkonných solárních regulátorů přinášející vysokou kvalitu a maximální výbavu pro fotovoltaické systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, uplatní se tedy u větších ostrovních a hybridních systémů. Regulátory EPEVER Tracer AN jsou produktem největšího výrobce solárních regulátorů - společnosti BEIJING EPSOLAR TECHNOLOGY Co.Ltd, China.

Maximální nabíjecí proud, resp.výkon do baterie je 100 A, což odpovídá výkonu panelu 1250Wp v případě baterie 12 V, 2500Wp s baterií 24 V nebo 5000Wp při 48 V baterii. Výkon FV pole ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, v opačném případě může dojít k trvalému poškození regulátoru! Regulátor je vybaven celkem devíti druhy ochran.

Regulátory nové řady Tracer AN jsou založeny na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu fv pole. V jakékoli situaci mohou produkty řady Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro maximální výtěžnost energie z panelů.

Dokumentace: Manuál (CZ)

Specifikace a technické parametry :

Řízení nabíjecího procesu: princip MPPT - Maximum Power Point Tracking neboli sledování bodu nejvyššího výkonu. Oproti klasickým regulátorům PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30% !

MSRT - Multiphase Sychronous Rectification Technology - technologie vícefázového synchronního usměrnění

Špičková účinnost přeměny energie 98,7 %, vysoká účinnost (99,5%) sledování bodu maximálního výkonu a jeho změn několikrát za sekundu. Rozpoznání dne a noci, vlastní diagnostika, uživatelem definované parametry nabíjení atd.

Nominální napětí baterií: 12 V / 24 V / 36 V / 48 V DC, automatická detekce

Druhy baterií: olověný akumulátor VRLA/AGM, GELový, klasický otevřený s dolévaným elektrolytem, uživatelské nastavení pro jakýkoli jiný druh baterie (např. LiFePo4, LiIon, LTO, NiCd ...)

Bateriová pojistka: 150 A / 58 V
Maximální nabíjecí proud baterie: 100 A

Maximální napětí solárního pole (panelů): 200 V DC (nepřekročitelné mezní napětí!)
Maximální výkon solárních panelů: 12 V systém - 1250 W max., 24 V systém - 2500 W max., 36 V systém - 3750 W max., 48 V systém - 5000 W max.

Vlastní spotřeba: <98 mA / 12 V systém, <60 mA / 24 V systém, <50 mA / 36 V systém, <46 mA / 48 V systém

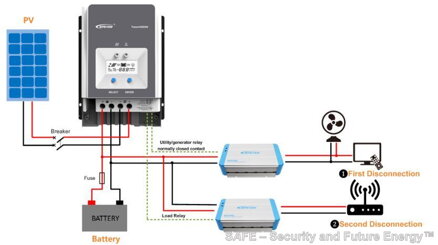

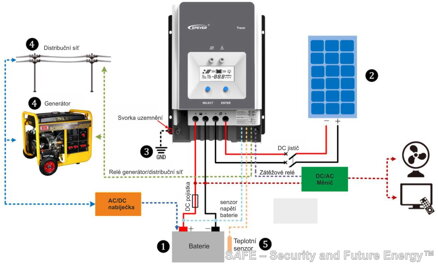

Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení

Podpora až 8 jednotek paralelně v řadě pro rozšíření systému

Stupeň krytí: IP 20

Třída prostředí: II - vnitřní všeobecné

Relativní vlhkost: 5% - 95% r.v., nekondenzující

Pracovní teplota: -25°C až +60°C

Připojovací průřez svorek: 35 mm² (AWG2)

Rozměry: 394 x 242 x 143 mm (d x š x v)

Hmotnost: 7,4 kg

Dodací termín: 3 - 5 dní (běžně je skladem)

Pozn.: Napětí solárního pole nikdy nesmí překročit maximální FV vstupní napětí 200 V !!! Maximální napětí solárního modulu je označeno jako Voc a je uváděno při teplotě okolí 25°C. Při určení maximálního Voc je nutno zohlednit fakt, že s klesající teplotou napětí solárního panelu výrazně roste! Pokud napětí překročí hodnotu 200V, dojde k nevratnému poškození regulátoru.

Příslušenství : externí displej MT50, externí teplotní senzor akumulátoru TS-E, PC komunikační USB kabel USB-RS485

Legenda k obrázku vpravo:EPEVER Tracer AN

1 LED indikátor nabíjení
2 Tlačítko SELECT („VYBRAT")
3 Pojistka
4 Svorka uzemnění
5 Otvory pro šroub víka M4
6 Indikátor alarmu obrácené polarity FV
7 Generátor a zátěžové relé aktivní
8 Port RTS – externí teplotní senzor
9 Port RS485 (5 V DC/200 mA)
10 Relé funkce/generátoru zapnuto
11 Port RBVS - napěťový senzor
12 Řízená prodleva zátěže
13 Relé distribuční síť/generátor vypnuto
14 Svorky pro fotovoltaické panely
15 Svorky baterie
16 Tlačítko ENTER („ZADAT")
17 LCD
18 LED indikátor poruchy
