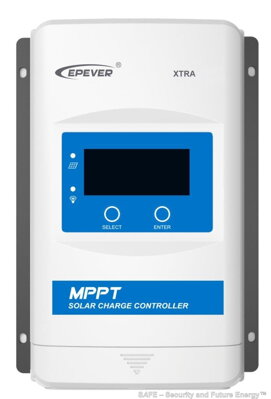

XTRA 4210N XDS1 - nová generace solárních regulátorů. Inovativní řada EXTRA vychází z osvědčené a spolehlivé řady regulátorů EPsolar MPPT od největšího výrobce solárních regulátorů - společnosti BEIJING EPSOLAR TECHNOLOGY Co.,Ltd, China. Jedná se o výkonný MPPT regulátor pro nabíjení akumulátorů energií získanou z fotovoltaických panelů. Obsahuje zabudovaný multifunkční vestavěný LCD displej XDS1 pro kompletní monitoring a nastavování parametrů.
Maximální nabíjecí proud do akumulátoru je 40 A, což odpovídá výkonu panelu 520Wp v případě 12 V aku nebo 1040Wp, pokud používáte 24 V akumulátor. Regulátor je vybaven celkem jedenácti druhy ochran - ochrana proti nadproudu z FV panelů, proti zkratu FV pole, proti obrácené polaritě FV vstupu, proti obrácené polaritě aku, proti přepětí nebo hlubokému vybití akumulátoru, ochrana proti zkratu zátěže a přetížení regulátoru zátěží, ochrana proti přehřátí regulátoru, ochrana proti přehřátí aku, proti nízké teplotě LiFePo aku.
Specifikace a technické parametry :
Řízení nabíjecího procesu: princip MPPT - Maximum Power Point Tracking neboli sledování bodu nejvyššího výkonu. Oproti klasickým regulátorům PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30% !
Špičková účinnost přeměny energie 98 %, vysoká účinnost (99,5%) sledování bodu maximálního výkonu a jeho změn několikrát za sekundu. Rozpoznání dne a noci, vlastní diagnostika, uživatelem definované parametry nabíjení atd.
Nominální napětí baterií: 12 V DC / 24 V DC, automatická detekce (platí pro Pb aku)
Druhy baterií (akumulátorů): olověný akumulátor VRLA/AGM, GELový, klasický otevřený s dolévaným elektrolytem, uživatelské nastavení pro jakýkoli jiný druh baterie (např. LiFePo4, LiIon, LTO, NiCd ...)
Maximální nabíjecí proud baterie: 40 A
Jmenovitý proud zátěže: 40 A
Výkon FV panelů: nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru (pro 12 V systém=780Wp max., pro 24 V systém=1560Wp max.)
Maximální napětí solárního pole (panelů): 100 V DC (nepřekročitelné mezní napětí!)
Vlastní spotřeba: <25 mA pro 12 V systém, <12 mA pro 24 V systém
Zemnění: společný záporný pól (-)
Stupeň krytí: IP 32
Pracovní teplota: -25°C až +50°C
Připojovací průřez svorek: 16 mm² (AWG6)
Rozměry: 255 x 185 x 68 mm (d x š x v)
Hmotnost: 1,67 kg
Dodací termín: cca 3 týdny (zboží je na cestě z Číny)
Pozn .: Napětí solárního pole nikdy nesmí překročit maximální FV vstupní napětí 100 V !!! Maximální napětí solárního modulu je označeno jako Voc a je uváděno při teplotě okolí 25°C. Při určení maximálního Voc je nutno zohlednit fakt, že s klesající teplotou napětí solárního panelu výrazně roste! Pokud napětí překročí hodnotu 100V, dojde k nevratnému poškození regulátoru.
Příslušenství : externí displej MT50, externí teplotní senzor akumulátoru TS-E, BlueTooth komunikační modul BLE-01, PC komunikační USB kabel USB-RS485
