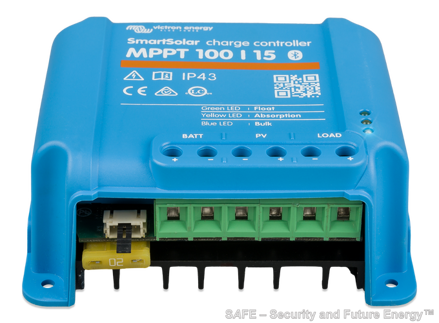

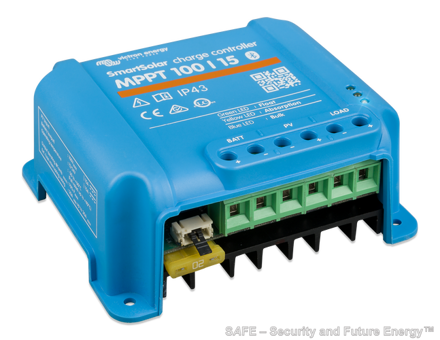

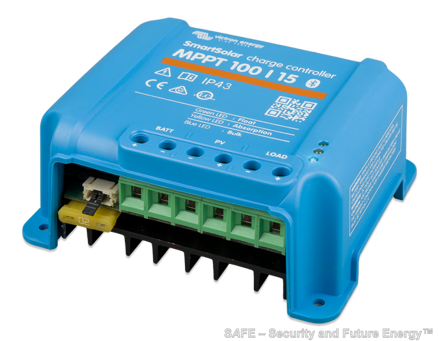

SmartSolar MPPT 100/15 (Victron, NL)

SmartSolar MPPT 100/15 - robustní a rychlý MPPT regulátor pro náročné podmínky. Oproti řadě BlueSolar je vybaven rozhraním Bluetooth. Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Maximální povolený výkon panelu u 12 V systémů je 220 Wp, u 24 V systémů 440 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.

BatteryLife algoritmus - adaptivní nabíjení pro prodloužení životnosti baterie. Regulátor neustále sleduje míru nabití baterie a den za dnem postupně zvyšuje úroveň napětí, při které dojde k odpojení zátěže až do stavu, kdy je dosaženo absorpčního napětí (baterie plně nabitá). Následuje opět pokles úrovně napětí, při které dochází k odpojování zátěže. Tímto způsobem může docházet cca jednou týdně k plnému dobití baterie i při snížených solárních ziscích a vyšší zátěži, což se pozitivně projeví v délce životnosti baterie. Jde o volitelnou (programově nastavitelnou) funkci.

V regulátoru je zabudován vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí.

Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. dorovnávací (Absorption) a 3. udržovací (Float). Zpočátku při rychlém nabíjení je generován vysoký proud a nižší napětí pro rychlé dobíjení vybité baterie. Po této fázi následuje konstantní napětí se snižováním proudu pro úplné nabití baterie bez nebezpečného přebíjení, které snižuje životnost baterie. Nabitá baterie je udržována v nabitém stavu velmi nízkým udržovacím proudem i nízkým napětím. Pokud napětí na akumulátoru klesne pod 13.2 V (například vlivem zátěže), spustí se nový nabíjecí cyklus.

Indikace stavů pomocí LED:

Modrá LED (Bulk) – rozsvítí se, pokud je regulátor napojen na baterii
Žlutá LED (Absorption) – rozsvítí se po ukončení rychlého (Bulk) nabíjení a přechodu do fáze absorpce
Zelená LED (Float) – rozsvítí se po ukončení dorovnávacího (Absorption) nabíjení a přechodu na udržovací nabíjení

Mezi regulátorem a baterií je vložena 20 A tavná pojistka.

Napětí z FV panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů aspoň o 1 V vyšší než napětí baterie.

U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (dva 12V panely v sérii nebo jeden 24V panel). Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V. U 24 V systémů doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků (maximum 108 článků = tři 12V panely v sérii). Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

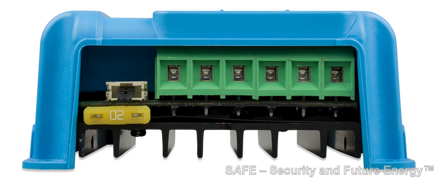

Možnost volby hodnot napětí pro odpojení a připojení zátěže. Nalevo od připojovacích zdířek baterie (pod pojistkou 20A) jsou přítomny čtyři výstupy (piny). Kombinací jejich vzájemného propojení pomocí propojky (jumperu) docílíme žádaného způsobu odpojování /připojování zátěže a nabíjení baterie:

1. Bez propojky – volba tzv. BatteryLife algoritmu, tedy způsobu, kdy se regulátor pravidelně snaží dobít baterii do plného stavu. Připojovací a odpojovací napětí pro zátěž není konstantní, ale mění se v závislosti na aktuální stavu nabíjení baterie. Významným způsobem prodlužuje životnost baterie zejména u systémů, kde je spotřeba energie větší v porovnání s její výrobou.
2. Propojka (jumper) vložena mezi 1. a 2. pin
- odpojovací napětí zátěže 11.1 V (12 V systémy) nebo 22.2 V (24 V systémy)
- opětovné připojovací napětí zátěže 13.1 V (12 V systémy) nebo 26.2 V (24 V systémy)
3. Propojka (jumper) vložena mezi 2. a 3. pin
- odpojovací napětí zátěže 11.8 V (12 V systémy) nebo 23.6 V (24 V systémy)
- opětovné připojovací napětí zátěže 14 V (12 V systémy) nebo 28 V (24 V systémy)

Výstupem pro připojení zátěže lze ovládat (zapnuto/vypnuto) také vybrané typy měničů Victron, které jsou standardně napojeny přímo na baterii. Modely SINUS Phoenix 12/180, 24/180, 12/350, 24/350, modely řady SINUX Phoenix C a měnič/nabíječka MultiPlus C vyžadují zařízení Dálkové ovládání měniče (odkaz), modely SINUS Phoenix 12/800, 24/800, 12/1200 a 24/1200 toto rozhraní nepotřebují.

Specifikace a technické parametry :

Napětí baterie: 12/24 V, automatický výběr

Max. nabíjecí proud baterie: 15 A

Max. FV příkon (12V): 220Wp (MPPT rozsah od 15 V do 70 V)

Max. FV příkon (24V): 440Wp (MPPT rozsah od 30 V do 70 V)

Automatické odpojení zátěže: ano, max. proud do zátěže 15 A

Max. napětí FV pole: 100 V, nepřekročitelné !

Špičková účinnost: 98 %

Vlastní spotřeba: 25 mA (12 V), 15 mA (24 V)

Nabíjecí napětí dorovnávací (Absorption): 14.4 V / 28.8 V

Nabíjecí napětí udržovací (Float): 13.8 V / 27.6 V

Algoritmus nabíjení: multi-fázový, adaptivní

Teplotní kompenzace -16 mV /°C, resp. -32 mV /°C

Trvalý/špičkový proud do zátěže: 15 A / 50 A (1 s)

Odpojení zátěže při nízkém napětí: 11.1 V / 22.2 V nebo 11.8 V / 23.6 V nebo algoritmus BatteryLife

Opětovné připojení zátěže při nízkém napětí: 13.1 V / 26.2 V nebo 14 V / 28 V nebo algoritmus BatteryLife

Komunikační rozhraní: Bluetooth, VE.Direct

Zabudované ochrany: proti přepólování baterie (pojistka), proti zkratu na výstupu, proti přehřátí

Chlazení při provozu: pasivní, konvektivně-radiační, pracovní poloha svislá

Provozní teplota: -30°C až +60°C (plný výkon až do 40°C)

Vlhkost: 0 - 95 % r.v., nekondenzující

Prostředí: II - vnitřní všeobecné

Elektrická bezpečnost: dle EN/IEC 62109

Kryt: plast

Barva: modrá (RAL 5012)

Připojovací svorky: 6 mm² (AWG10)

Stupeň krytí: IP22 (připojovací terminály), IP43 (elektronické komponenty)

Rozměry: 100 x 114 x 47 mm (d x š x v)

Hmotnost: 0,6 kg

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)

Pozn.: Při montáži vždy nejdříve připojte baterii a až následně FV panely!
