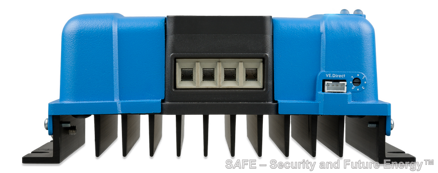

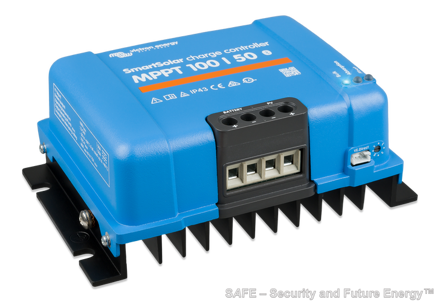

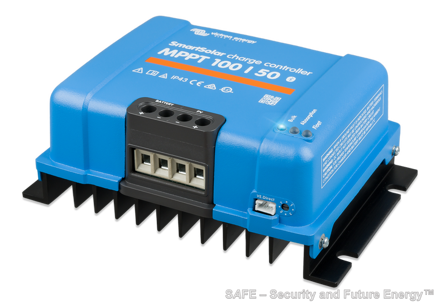

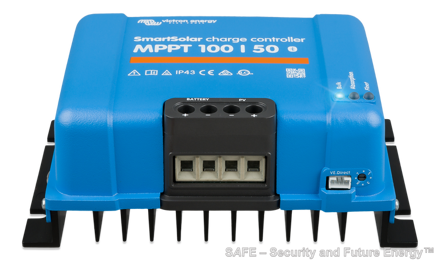

SmartSolar MPPT 100/50 - robustní a rychlý MPPT regulátor pro náročné podmínky. Oproti řadě BlueSolar je vybaven rozhraním Bluetooth. Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Maximální povolený výkon panelu u 12 V systémů je 700 Wp, u 24 V systémů 1400 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.
Algoritmus nabíjení: vícestupňový adaptivní (8 předprogramovaných algoritmů) nebo uživatelsky definovaný algoritmus
Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. dorovnávací (Absorption) a 3. udržovací (Float). Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.
V regulátoru je integrován vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí.
Indikace stavů pomocí LED:
Modrá LED (Bulk) – rozsvítí se, pokud je regulátor napojen na baterii
Žlutá LED (Absorption) – rozsvítí se po ukončení rychlého (Bulk) nabíjení a přechodu do fáze absorpce
Zelená LED (Float) – rozsvítí se po ukončení dorovnávacího (Absorption) nabíjení a přechodu na udržovací nabíjení
Napětí z FV panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů aspoň o 1 V vyšší než napětí baterie.
U 12 V baterie doporučujeme panely s minimálním počtem 36 článků a s maximálním počtem 72 článků (dva 12V panely v sérii nebo jeden 24V panel). Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V. U 24 V systémů doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 144 článků (dva 24V panely v sérii=144 článků nebo tři 12V panely v sérii=108 článků). Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.
Regulátor nedisponuje výstupem na DC spotřebiče. Pro připojení DC zátěže k baterii je doporučeno použít "Ochranu baterií BP" s maximálním proudem zátěže až 220 A.
Specifikace a technické parametry :
Napětí baterie: 12/24 V, automatický výběr
Max. nabíjecí proud baterie: 50 A
Max. FV příkon (12V): 440Wp (MPPT rozsah od 15 V do 80 V)
Max. FV příkon (24V): 880Wp (MPPT rozsah od 30 V do 80 V)
Max. napětí FV pole: 100 V, nepřekročitelné !
Max. zkratový proud FV pole (panelů): 60 A !
Špičková účinnost: 98 %
Vlastní spotřeba: 30 mA (12 V), 20 mA (24 V)
Nabíjecí napětí dorovnávací (Absorption): 14.4 V / 28.8 V
Nabíjecí napětí udržovací (Float): 13.8 V / 27.6 V
Algoritmus nabíjení: multi-fázový, adaptivní
Teplotní kompenzace -16 mV /°C, resp. -32 mV /°C
Komunikační rozhraní: Bluetooth, VE.Direct
Zabudované ochrany: proti přepólování baterie (nevratná pojistka-servis!), proti zkratu na výstupu, proti přehřátí, proti přepólování FV panelů
Uzemnění: chladič regulátoru je třeba připojit k zemnícímu bodu
Chlazení při provozu: pasivní, konvektivně-radiační, pracovní poloha svislá
Provozní teplota: -30°C až +60°C (plný výkon až do 40°C)
Vlhkost: 0 - 95 % r.v., nekondenzující
Prostředí: II - vnitřní všeobecné
Elektrická bezpečnost: dle EN/IEC 62109
Kryt: plast
Barva: modrá (RAL 5012)
Připojovací svorky: 16 mm² (AWG5)
Stupeň krytí: IP22 (připojovací terminály), IP43 (elektronické komponenty)
Rozměry: 130 x 186 x 70 mm (d x š x v)
Hmotnost: 1,3 kg
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
Pozn.: Při montáži vždy nejdříve připojte baterii a až následně FV panely!
