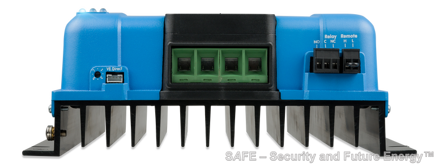

SmartSolar MPPT 150/45-Tr (Victron, NL)

SmartSolar MPPT 150/45-Tr - robustní a rychlý MPPT regulátor pro náročné podmínky. Oproti řadě BlueSolar je vybaven rozhraním Bluetooth a vstupem pro zásuvný displej SmartSolar Control (není součástí dodávky). Regulátor navíc obsahuje vstup pro dálkové zapnutí/vypnutí a vestavěné programovatelné relé. Je vhodný pro dobíjení jak olověných, tak i LiFePo4 baterií. Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost.

Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Maximální povolený výkon panelu u 12 V systémů je 650 Wp, u 24 V systémů 1300 Wp a u 48 V systémů 2600 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.

Algoritmus nabíjení: vícestupňový adaptivní (8 předprogramovaných algoritmů) nebo uživatelsky definovaný algoritmus

Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. dorovnávací (Absorption) a 3. udržovací (Float). Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

V regulátoru je integrován vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí..

Indikace stavů pomocí LED:

Modrá LED (Bulk) – rozsvítí se, pokud je regulátor napojen na baterii
Žlutá LED (Absorption) – rozsvítí se po ukončení rychlého (Bulk) nabíjení a přechodu do fáze absorpce
Zelená LED (Float) – rozsvítí se po ukončení dorovnávacího (Absorption) nabíjení a přechodu na udržovací nabíjení

Napětí z FV panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů aspoň o 1 V vyšší než napětí baterie.

U 12 V baterie doporučujeme panely s minimálním počtem 72 článků (dva 12V panely v sérii nebo jeden 24V panel). U 24 V systémů doporučujeme panely s minimálním počtem 144 článků (dva 24V panely v sérii=144 článků nebo čtyři 12V panely v sérii=144 článků). Pro 48 V systémy doporučujeme panely s minimálním počtem 144 článků (dva 24V panely v sérii=144 článků nebo čtyři 12V panely v sérii=144 článků), maximum pak je 216 článků (6x 12V or 3x 24V panely v sérii).

Regulátor MPPT 150/45 lze ovládat vzdáleně pomocí VE.Direct nepřevodního vypínacího kabelu. Vstup HIGH (Vi > 8 V) zapne regulátor a vstup LOW (Vi < 2 V nebo volné udržování) ho vypne.
Příklad použití: Zapínání a vypínání pomocí sběrnice VE.Bus BMS pro nabíjení Li-ion baterií

Specifikace a technické parametry :

Napětí baterie: 12/24/48 V (automatický výběr), 36 V - pomocí softwaru

Max. nabíjecí proud baterie: 45 A

Max. FV příkon (12V): 650Wp (MPPT rozsah od 15 V do 130 V)

Max. FV příkon (24V): 1300Wp (MPPT rozsah od 30 V do 130 V)

Max. FV příkon (48V): 2600Wp (MPPT rozsah od 60 V do 130 V)

Max. napětí FV pole: 150 V, nepřekročitelné !

Max. zkratový proud FV pole (panelů): 50 A (vyšší zkratový proud na výstupu z panelů může poškodit regulátor!)

Špičková účinnost: 98 %

Vlastní spotřeba: 35 mA (12 V), 25 mA (24 V), 20 mA (48 V)

Nabíjecí napětí dorovnávací (Absorption): 14.4 V / 28.8 V / 57.6 V

Nabíjecí napětí udržovací (Float): 13.8 V / 27.6 V / 55.2 V

Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)

Teplotní kompenzace -16 mV /°C, -32 mV /°C, resp. -64mV /°C

Komunikační rozhraní: Bluetooth, VE.Direct

Programovatelné relé: ano, kontakty DPST (dvojpólový spínací kontakt), zatížení 240 V AC/4A  nebo 35 V DC/4A, 60 V DC/1A

Zabudované ochrany: proti přepólování baterie (nevratná pojistka-servis!), proti zkratu na výstupu, proti přehřátí, proti přepólování FV panelů

Paralelní provoz: ano (bez možnosti vzájemné synchronizace). Paralelní provoz dvou regulátorů do stejné baterie/akumulátoru/akumulátorové sestavy se užívá v případě, že je do systému zapojeno více fotovoltaických polí orientovaných na různé světové strany, zpravidla východ-západ, kdy každé FV pole má svůj regulátor nabíjení. Pro tyto účely je doporučeno užít regulátorů o stejných elektrických/výkonových parametrech.

Uzemnění: chladič regulátoru je třeba připojit k zemnícímu bodu

Chlazení při provozu: pasivní, konvektivně-radiační, pracovní poloha svislá

Provozní teplota: -30°C až +60°C (plný výkon až do 40°C)

Vlhkost: 0 - 95 % r.v., nekondenzující

Prostředí: II - vnitřní všeobecné

Elektrická bezpečnost: dle EN/IEC 62109

Kryt: plast

Barva: modrá (RAL 5012)

Připojovací svorky: 35 mm² (AWG2)

Stupeň krytí: IP22 (připojovací terminály), IP43 (elektronické komponenty)

Rozměry: 185 x 250 x 95 mm (d x š x v)

Hmotnost: 3 kg

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)

Pozn.: Při montáži vždy nejdříve připojte baterii a až následně FV panely!
