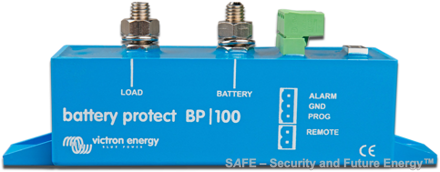

BP-100 12/24V/100A - odpojovač spotřebičů, resp. akumulátoru sloužící jako ochrana proti hlubokému vybití baterie. Maximální proud zátěže 100 A. Ochrana baterie BatteryProtect odpojí baterii od nevýznamných zátěží předtím, než je baterie zcela vybitá (což by způsobilo její zničení) nebo dokud má ještě dostatek kapacity pro nastartování motorgenerátoru (záložního zdroje soustavy).
BatteryProtect automaticky detekuje napětí v systému (12/24 V DC). BP může být nastavena na připojení / odpojení na několik různých hladin napětí. Na sedmisegmentovém displeji se zobrazí číslice, které nastavení bylo vybráno. Alarmový výstup se obvykle používá k aktivaci bzučáku, LED nebo relé.
Specifikace a technické parametry :
Rozsah vstupního napětí: 6 až 35 V DC
Systémové napětí: 12 V / 24 V DC
Proud do zátěže: 100 A max.
Proud do zátěže špičkový: 600 A (30 sekund)
Proudový odběr v normálním stavu: 1.5 mA
Proudový odběr v odpojeném stavu: 0.6 mA
Výchozí hodnota odpojení aku: 10.5 V / 21 V
Výchozí hodnota připojení aku: 12 V / 24 V
Alarmový výstup: OC - otevřený kolektorový výstup na zápornou sběrnici, max. proud 50 mA
Zpožděný výstup alarmu: ano (12 s) - je aktivován v případě, že na baterii klesne napětí pod nastavenou hodnotu po dobu delší než 12 sekund. Proto např. startování motoru alarm neaktivuje (krátkodobý pokles napětí).
Zpožděné odpojení zátěže: ano (90 s) - zátěž se odpoji 90 sekund poté, co byl spuštěn alarm. Pokud během této doby napětí baterie vzroste na úroveň "připojovací prahové hodnoty" (např. během startování motoru), zátěž odpojena nebude.
Speciální nastavení pro Li-ion baterie: v tomto režimu může být ochrana BP řízena přes sběrnici VE.Bus BMS.
Sedmisegmentový LED indikátor provozních stavů: 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - A - b - C - d (význam symbolů a programování hladin napětí viz manuál)
Připojovací svorky: nerez svorníky M8 x 15 (matice, pružná podložka)
Rozsah provozní teploty: -40°C až +40°C (plná zátěž), až +50°C (do 60% nominální zátěže)
Relativní vlhkost: 0 - 95 % r.v., nekondenzující
Stupeň krytí: IP 00 (připojovací svorky), IP 67 (elektronika)
Materiál krytu: termoplast ABS, izolační pryskyřice
Barva přístroje: modrá
Rozměry: 115 x 42 x 59 mm (d x š x v)
Hmotnost: 0,5 kg
Dodací termín: 2 - 5 dní (běžně je skladem)
Pozn.: Ochrana baterie není navržena pro zpětné proudy ze zdrojů nabíjení !
