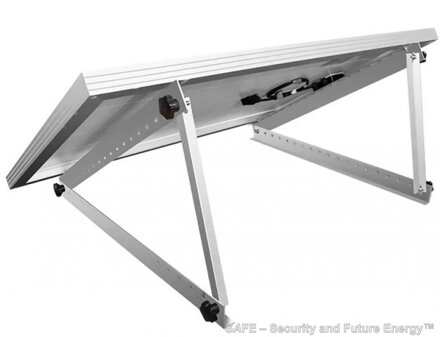

UNK1 - univerzální nosná konstrukce umožňuje jednoduchou a rychlou instalaci 1 kusu fotovoltaického panelu na rovný nebo svislý povrch. Konstrukce umožňuje nastavení sklonu v rozsahu 0 až cca 45°. Konstrukce je vhodná pro panely o maximální šířce 1040 mm (panel instalován delší stranou rovnoběžně se zemí).
FV panel se přichytí k nosné konstrukci pomocí předvrtaných otvorů na zadní straně jeho nosného rámu. Materiál - hliník, nerezový spojovací materiál. Kotvicí materiál do nosného podkladu (střecha, zem) není součástí balení!
Vzhledem k dynamickým silám, které působí vítr na zadní(spodní) stranu panelu, doporučujeme kotvit spodní profily do podkladu minimálně ve třech místech - na krajích a zhruba uprostřed v místě, kde je svislá vzpěra.
Specifikace a technické parametry :

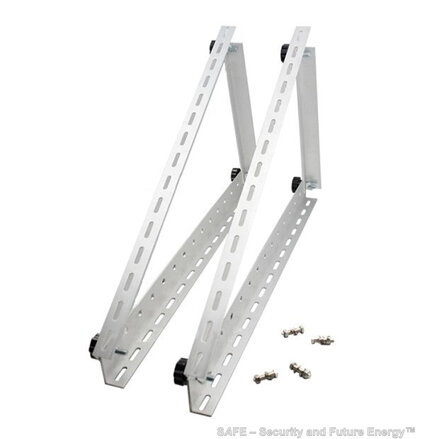

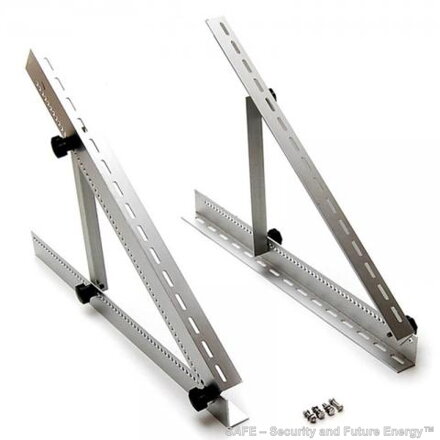

Obsah sady:

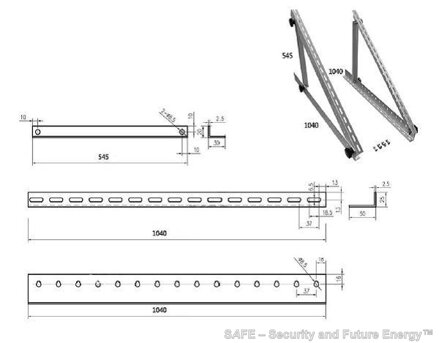

- hliníkový profil tl. 2.5mm, 1040 x 50 x 25 mm (4 ks)
- hliníkové vzpěry tl. 2.5mm, 545 x 30 x 20 mm (2 ks)
- nerez šroub M8 s plastovou hlavou (6 ks)
- nerez křídlová matice M8 (6 ks)
- nerez šroub M6x20, šestihran (4 ks)
- nerez matice M6 (4 ks)
- nerez podložka plochá M6 (4 ks)
- nerez podložka pérová M6 (4 ks)
Hmotnost : 4,5 kg / sada
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
