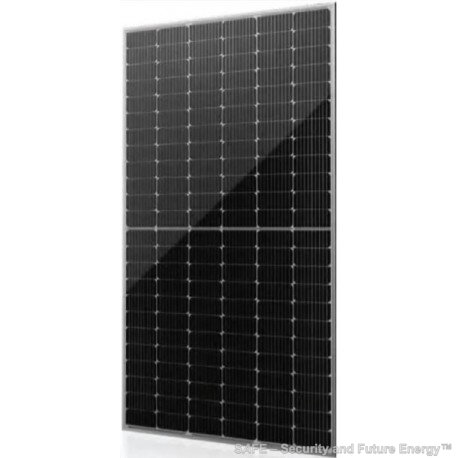

HT SAAE 340Wp/mono - monokrystalický solární panel tvořený z multi-sběrnicových PERC článků s technologií half-cell, která nabízí výhody vyššího výkonu. Panely mají efektivní fungování při částečném zastínění, mají nižší riziko vzniku tzv. hot spotů a také vyšší toleranci při mechanickém zatížení. Jednotlivé multi-sběrnicové half-cell články rozšiřují světlo-absorbční plochu a maximalizují výkon modulu i při difúzním světle (vysoká míra oblačnosti), což je činí ideálními pro instalace, kde je třeba maximálního výkonu na omezeném prostoru.
Monokrystalické panely jsou vhodné pro všechny instalace, kde je požadován dobrý poměr cena/výkon, přednostně ale na jižně orientované střechy. Široké využití k jakékoli energetické aplikaci - výroba elektrické energie, dobíjení baterií, ohřev vody a další využítí. Panel je vhodný především pro 24 V a 48 V ostrovní systémy, systémy on-grid i velká FV pole.
Čínský výrobce Shanghai Aerospace Automobile Electromechanical Co.,Ltd poskytuje nadstandardní záruky - 12 let záruka na panel, záruka výkonu - 25 let lineární garance výkonu (lineární pokles výkonu cca 0,55 % ročně), 86.2 % výkonu po 25 letech provozu !
Dokumentace: Katalogový list (EN)
Specifikace a technická data :
Panel fotovoltaický: HT Solar 340Wp (HT60-156M-C, PERC PID, 9BB), monokrystalický
Účinnost fotovoltaických panelů: 20,6%
Speciální, mechanicky odolné tvrzené sklo 3.2 mm, antireflexní povrch
Vodotěsné příslušenství pro připojení modulů, s integrovanými „bypass" diodami
Vysoká odolnost fotovoltaického panelu proti extrémním projevům počasí: vysoké teploty, nízké teploty, námraza, déšť, vítr
Statické zatížení na přední stranu panelu: ≥ 5400 Pa (např. sníh - 5,4 kN, t.j. cca 540 kg/m²)
Statické zatížení na zadní stranu panelu: ≥ 2400 Pa (např. vítr - 2,4 kN, t.j. cca 240 kg/m²)
Elektrické parametry fotovoltaického panelu :
Jmenovitý výkon při STC (Pm): 340 Wp
Napětí naprázdno (Uoc): 41.4 V
Jmenovité napětí (Umpp): 34.5 V
Proud při. jm. výkonu (Impp): 9.87 A
Zkratový proud (Isc): 10.76 A
Teplotní koeficient při jmenovitém výkonu: -0,39 % / °C
Teplotní koeficient napětí naprázdno: -0,29 % / °C
Teplotní koeficient zkratového proudu: +0.049 % / °C
Fotovoltaické články (mm): Mono 156.75 x 78.375 mm
Počet FV článků: 120 (6 x 20)
Maximální napětí systému: 1000/1500 V DC
Provozní teplota: -40°C až +85°C
Max. jištění větve: 15 A
Uzemnění: <0.1 Ω
Délka a průřez připoj. kabelů: 200 mm (+ pól), 300 mm (- pól), 4 mm²
Konektory: MC4, krytí IP67
Počet diod: 3
Kladná tolerance výkonu: 0/+5 Wp
Certifikace dle IEC/EN 61215, IEC/EN 61730 a UL 1703
Rozměry: 1665 x 992 x 35 mm (d x š x tl.), plocha 1,65 m²
Hmotnost: 19 kg
Balení: karton / paleta, počet ks dle objednávky (lze i 1 ks !), paleta = 30 ks panelů (hmotnost palety - 595 kg brutto).
Dodací termín: VYPRODÁNO
Pozn.: Pozor na výstupní napětí při zapojování do série - panel má naprázdno (bez zatížení) Uoc=41.4 V, resp. 39.6 V při 20°C. S klesající teplotou v zimě roste výstupní napětí o 0.12V /1°C. Při 0°C bude výstupní napětí na 1 panelu cca 44.5 V ! Pokud zapojíte 4 panely do série, může výstupní napětí dosáhnout 178 V ! Pozor tedy na připojování k regulátorům nabíjení, které mají max.vstupní napětí z FV pole 150 V. Doporučujeme používat regulátory se vstupním napětím 200/250 V.
