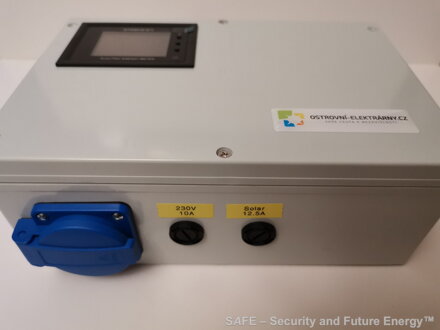

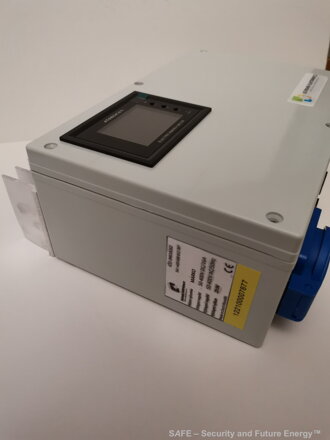

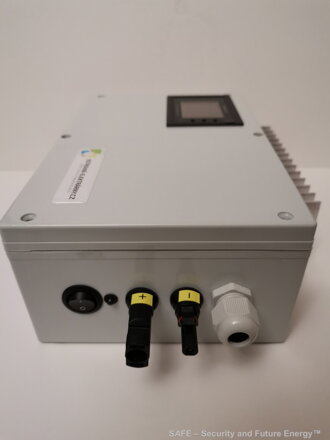

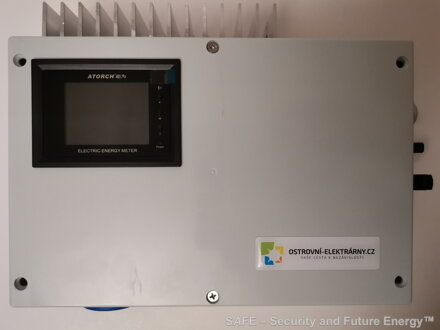

MARKO DD 2kW - nový typ solárního MPPT regulátoru (střídače), který přeměňuje vstupní DC (stejnosměrné) napětí na AC (střídavé) výstupní napětí v rozsahu 150 až 330 V AC. Toto výstupní napětí má tvar modifikované sinusoidy (pravoúhlý průběh), to však nevadí topné spirále v bojleru, která se chová čistě odporově (ohmicky). Regulátor zajistí udržování maximálního výkonu FV systému. Spotřebiči (topné spirále) bude vždy předávat maximální výkon, jaký jsou schopné fotovoltaické panely za okamžitých podmínek dodat. Konstrukce regulátoru zvyšuje oproti jiným koncepcím výkon fotovoltaického systému až o 30 % s účinností vyšší jak 96 %. Ohřev TUV - energetická a finanční rozvaha...
Díky konverzi DC proudu z panelů na střídavý proud (modifikovaná sinusoida, cca 50Hz) regulátor umožňuje bez rizika opálení kontaktů termostatu připojit 5 až 10 ks FV panelů o nominálním výkonu 180 až 415 Wp i ke stávajícím, neupraveným bojlerům s elektrickou spirálou 1 - 4 kW (ponejvíce však 2 - 2.2 kW).
Výhody fotovoltaiky proti termickému ohřevu vody :
- Není potřeba souhlas od dodavatele elektřiny - systém pracuje jako ostrovní, nezávislý, zcela oddělený od el. sítě distributora
- jednoduchost instalace (bez čerpadel, trubek, výměny kapaliny)
- zanedbatelné prostupy zdmi
- FV panely nikdy nezamrznou ani se nepřehřejí
- možnost umístit FV panely i daleko od bojleru (např. na pozemku)
- nulové náklady na provoz a servis, rovnoměrnější solárně-energetické zisky během roku oproti fototermice
Specifikace a technické parametry :
Maximální rozsah napětí z FV: 24 - 350 V DC

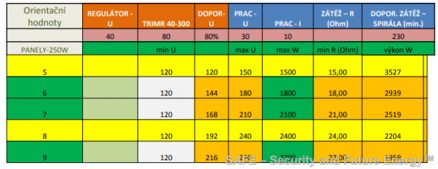

Optimální rozsah napětí z FV (Vmpp): 200 - 300 V DC (t.j. 6 až 10 ks panelů v sérii dle typu panelů)
Optimální rozsah napětí z FV (Voc): 220 - 330 V DC
MPPT účinnost (EN 50530, profil B2): 96 %
Řízení bodu MPP: podle nastavení trimru na desce, z výroby cca 180 V, regulátor automaticky posouvá cca +/-30 V podle zátěže
Výstupní napětí AC: řídí se napětím panelů, max. -350 V / +350 V
Tvar výstupního napětí: modifikovaná (pravoúhlá) sinusoida, 3 úrovně (+, 0, -)
Zabudované ochrany :
- proti přetížení (automatické omezování maximálního výstupního výkonu)
- proti nadproudu (automatické omezování maximálního výstupního proudu)
- proti přehřátí (automatické omezování maximálního výstupního výkonu)
- proti zkratu (odolnost do 6 A)
- proti přepólování (odolnost do 9 A)
- proti přepětí (odolnost do 400 V)
Výstupní výkon: 10 W min., 2,6 kW max.
Výkon spirály bojleru: libovolně v rozsahu 1 - 4 kW, doporučeno 2 až 2,5kW (jednofázové připojení)
Optimální odpor elektrické spirály: 15 až 30 Ω
Výstupní napětí: 100 až 260 V AC
Maximální výstupní proud: 9 A (střídavý)
Účinnost převodu: více než 96 %
Vlastní spotřeba: 2 W

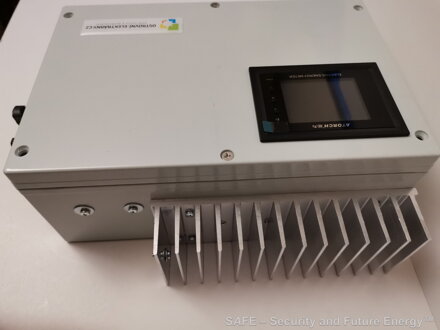

Vlastní ztrátový výkon: 27 W max. (hliníkový chladič v horní části měniče)

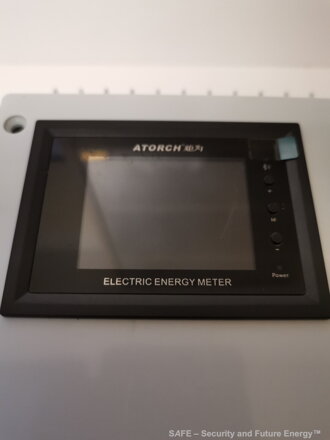

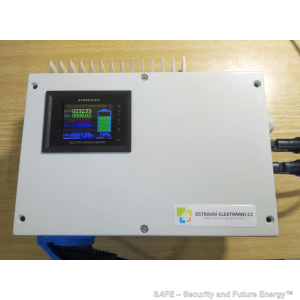

Nový multifunkční digitální displej - zobrazované funkce:
Vstupní napájecí napětí, odebíraný proud z FV panelů, příkon z FV panelů, činný odpor zátěže, množství dodané energie, doba chodu regulátoru Marko, externí teplota. Další funkce a zobrazení se řídí přepínáním (viz návod).
Pracovní teplota: -10°C až +50°C
Relativní vlhkost: < 80 %, při 20°C (nekondenzující)
Stupeň krytí: IP 20
Rozměry: 240 x 160 x 80 mm (š x v x hl.)
Hmotnost: 1,8 kg
Dodací termín: 2 - 5 dní (aktuálně jsou skladem)

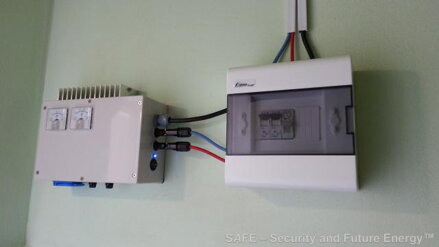

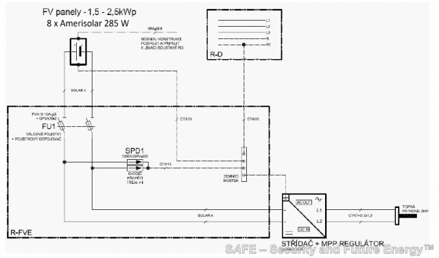

Doporučené příslušenství : Rozvaděč pro FV aplikace FVR 8 TUV/S
13.990 Kč
