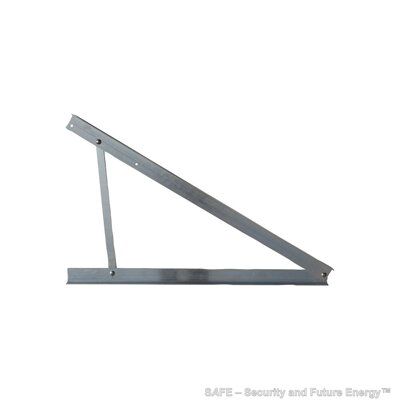

STFN200/25-30-35 - univerzální nosná konstrukce umožňuje jednoduchou a rychlou instalaci 1 kusu fotovoltaického panelu na rovný nebo svislý povrch. Konstrukce umožňuje nastavení sklonu v rozsahu 25, 30 a 35° (montáž na rovnou střechu nebo na svislou fasádu). Konstrukce je vhodná pro panely o maximální délce, resp.výšce 2150 mm (panel instalován kratší stranou rovnoběžně se zemí, tzn. na výšku) nebo o maximální šířce 1500 mm (panel instalován delší stranou rovnoběžně se zemí, tzn. na šířku).
FV panel se přichytí k nosné konstrukci pomocí předvrtaných otvorů na zadní straně jeho nosného rámu. Materiál: hliníková slitina AW 6063/6060 T66 podle EN 755-2:2013, nerezový spojovací materiál A2-70 podle EN ISO 3506-1/2:2009. Kotvicí materiál do nosného podkladu (střecha, zeď ) není součástí balení!
Vzhledem k dynamickým silám, které působí vítr na zadní(spodní) stranu panelu, doporučujeme kotvit spodní profily do podkladu minimálně ve třech místech - na krajích a zhruba uprostřed v místě, kde je svislá vzpěra.
Specifikace a technické parametry :
Obsah sady:
- hliníkový profil tl. 2.5mm, 1600 x 50 x 25 mm (1 ks)
- hliníkový profil tl. 2.5mm, 1295 x 50 x 25 mm (1 ks)
- hliníková vzpěra tl. 2.5mm, 755 x 30 x 10 mm (1 ks)
- nerez šroub M8x20, šestihran (4 ks)
- nerez matice M8 (4 ks)
Hmotnost: 4 kg
Dodací termín: cca 1 měsíc (na objednávku)
Žádné komentáře
Žádné komentáře
![STFN200/25-30-35 (fischer®, CZ) STFN200/25-30-35 (fischer®, CZ)](/resize/e:ce485/800/800/files/fischer/stfn200-25-30-35---nosna-konstrukce-na-fasadu-strechu-foto1.jpg)
1.790 Kč
