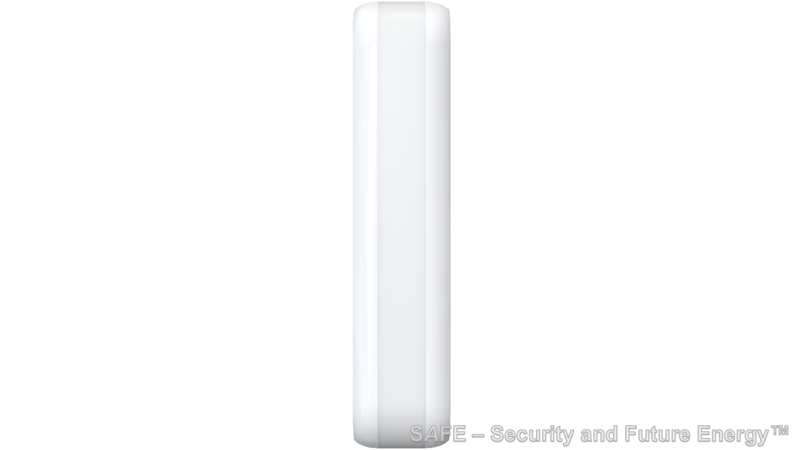

DS-PDC10AM-VG3 (Hikvision, CN)

DS-PDC10AM-VG3 - detektor se záclonovou charakteristikou pro vnitřní i venkovní instalace. Umožňuje jak stropní tak plošnou montáž a díky malým rozměrům jej lze umístit např. na rám okna. Mezi zajímavé funkce patří nastavení detekce směru pohybu.

Dokumentace: Katalogový list (EN), Manuál (EN)

Specifikace a technické parametry :

Zpracování signálu: digitální, mikroprocesor

Antimasking: aktivní infračervený (ochrana proti zakrytí/postříkání barvou)

Vyhodnocování poplachového stavu: 2 dvojité PIR snímače (nezávislé zpracování signálů obou pyroelementů)

Dosah (charakteristika): záclona 6m - úhel 5°, 32 detekčních zón, 2 detekční roviny, záclona 10m - úhel 5°, 32 detekčních zón, 2 detekční roviny

Montážní výška: 2 - 4 m, doporučená výška 2,5 m

Napájení: 13.2 V nom., 9 - 16 V DC
Odběr: 15 mA (klidový), 22 mA max. (aktivace AM, poplach)

Antimasking výstup: SSR relé, NC, 24 V DC / 100 mA
Poplachový výstup: SSR relé, NC, 24 V DC / 100 mA
Sabotážní výstup: dvojitý (přední kryt a odtržení od zdi), mikrospínač NC, 24 V DC / 100 mA

Citlivost: nízká/vysoká, nastavitelná pomocí propojky (jumper)
Indikační LED: zelená - detekce PIR, modrá - Alarm, oranžová+zelená - antimasking, oranžová+oranžová - porucha

Vestavěné EOL odpory - alarm: NC, 1k, 2k2, 4k7, 5k6, 6k8, nastavení propojkami

Vestavěné EOL odpory - antimasking/porucha: NC, 1k, 2k2, 6k8, nastavení propojkami

Vestavěné EOL odpory - tamper: NC, 1k, 2k2, 4k7, 5k6, nastavení propojkami

Poplachová perioda (doba sepnutí poplachového relé): cca 2,5 s
Detekovatelná rychlost pohybu narušitele: 0,2 - 3 m/s

Detekce směru průchodu: P - L,  L - P, vypnuto (nastavení propojkou)

Odolnost proti VF rušení: 30 V/m v pásmu 10 MHz až 1GHz

Třída prostředí: IV - venkovní všeobecné

Stupeň krytí: IP65

Relativní vlhkost: 10% až 90% r.v., nekondenzující

Pracovní teplota: -20°C až +60°C

Tělo detektoru: plast ABS tl.3mm, Fresnelova čočka - HDPE tl. 0,4mm

Barva: bílá

Rozměry: 135 x 29 x 40 mm (d x š x v)

Hmotnost: 78 g

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
