LEADER 4 - 24V DC - sada špičkových pohonů PROTECO® Leader vč. programovatelné řídící jednotky s displejem, s dálkovým ovládáním a dalšímí doplňky pro kompletní montáž na dvoukřídlovou vjezdovou bránu do 4,8m průjezdové šířky a do hmotnosti 250kg na jedno křídlo. Vše je dodáváno v jedné přepravní krabici s podrobným návodem na montáž a naprogramování řídící jednotky. Nová řídicí elektronika Q 20A v plastovém vodotěsném boxu je součástí sady a lze ji naprogramovat až 20 různými parametry.
Parametry programovací elektroniky Q 20A :
- programování dálkových ovladačů do režimu otevření obou křídel nebo pouze jednoho křídla pro průchod osob
- doba běhu motoru 1 a 2, regulace síly obou pohonů
- doba redukovaného (zpomaleného) chodu pohonů, doba předsazení jednoho pohonu oproti druhému pohonu
- povolení automatického režimu zavření brány, nastavení času automatického uzavření, automatické zavření po projetí fotobuňkou, doba částečného průchodu
- síla motoru při redukovaném chodu, povolení a nastavení délky dovíracího rázu
- povolení el. zámku, povolení signalizace předem, testy motorů a fotobuněk a další programovatelné režimy
Sady jsou dodávány tak, aby jejich montáž na křídlová vrata byla provedena podle norem a pomocí podrobného manuálu byl schopen tento pohon nainstalovat na bránu a naprogramovat řídící jednotku i zručný laik. Elektrickou silovou část by měla zapojovat Osoba odborně způsobilá dle NV 194/2022 Sb. (původní již neplatná vyhl.č. 50/1978 Sb.)
Dokumentace: Řídicí jednotka Q80A manuál (EN), Q80A-manuál (CZ), Instalační manuál (EN)
Specifikace a technické parametry :
Určení: pohon dvoukřídlých vrat o šířce jednoho křídla max. 2 m a hmotnosti max. 275 kg
Užitná průjezdní šířka: 4,8 metru
Princip pohonu: elektromechanický servomotor se šnekovým převodem
Napájecí napětí: 24 V DC
Proudový odběr: 0.5 až 0.75 A
Příkon motorů: 2x 50 W
Tepelná ochrana:ne
Pracovní zdvih: 400 mm
Doba zasunutí/vysunutí pístu: cca 20 sekund
Dálkový ovladač: 2 ks, 4-tlačítkový, 433.92MHz
Funkce DO (4 samostatné ovládací okruhy): 1. klasické otevírání obou křídel, 2. částečné otevření jednoho křídla pro průchod osob, 3. ovládání další brány nebo pohonu garážových vrat, 4. osvětlení, vjezdová závora nebo další brána
Provozní teplota: -35°C až +55°C
Stupeň krytí: IP 44
Povrchová úprava: šedý polyesterový nástřik
Materiál: hliník, hliníkový odlitek
Hmotnost jednotky: 4,7 kg (obě jednotky 9,4 kg)
Hmotnost balení: 13,6 kg brutto
Dodací termín: cca 5 dní (běžně je skladem)

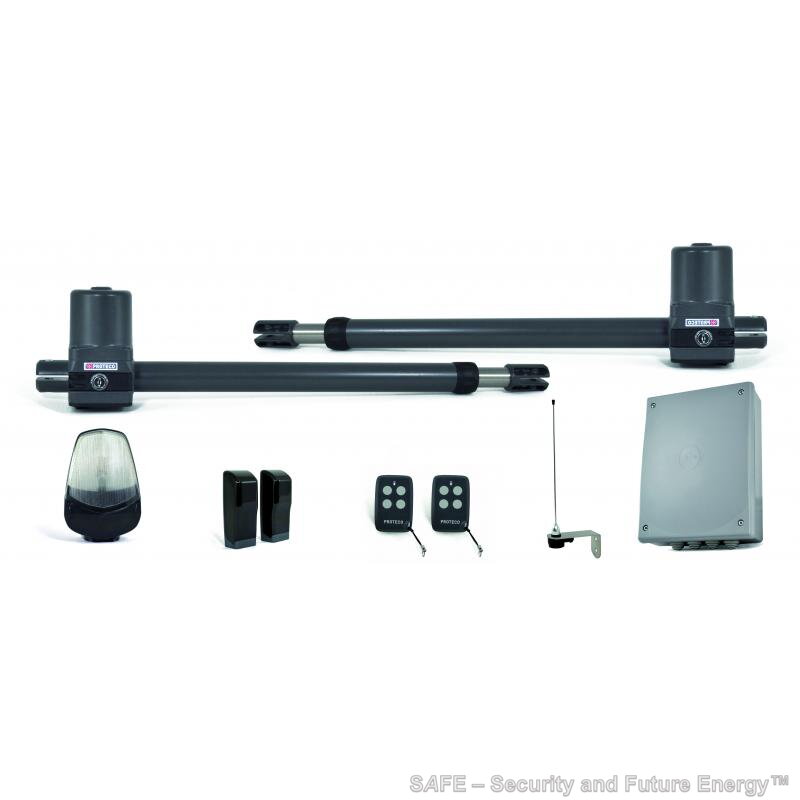

Pozn.: sada obsahuje tyto komponenty - dva pohony Leader 230V (levý a pravý), 2 blokační klíče pro odblokování převodovky v případě výpadku el. energie, držáky motorů i pístů, rozběhový kondenzátor 8μF, řídící jednotku Q 20A s přijímačem dálkového ovládání na frekvenci 433.92MHz v plastovém venkovním boxu s napájecím transformátorem, maják LUCE, pár fotobuěk RF40 a 2x dálkový ovládač TX 4 ANGIE.
