AWZG2-24V3A-C (Pulsar®, PL)

AWZG2-24V3A-C - zálohovací napájecí zdroj od polského výrobce PULSAR®. Obvodově, součástkově i koncepčně velice dobře navržený zdroj pro aplikace v EZS a příbuzných oborech! Vyniká svou spolehlivostí, garancí udávaných parametrů a bezporuchovostí. Inovovaná verze obsahuje 2 páry výstupních svorek AUX, tlačítko Start pro připojení akumulátoru do systému napájení. Zdroj disponuje signalizačními výstupy podle norem EZS. Pro objekty se stupněm rizika 2.

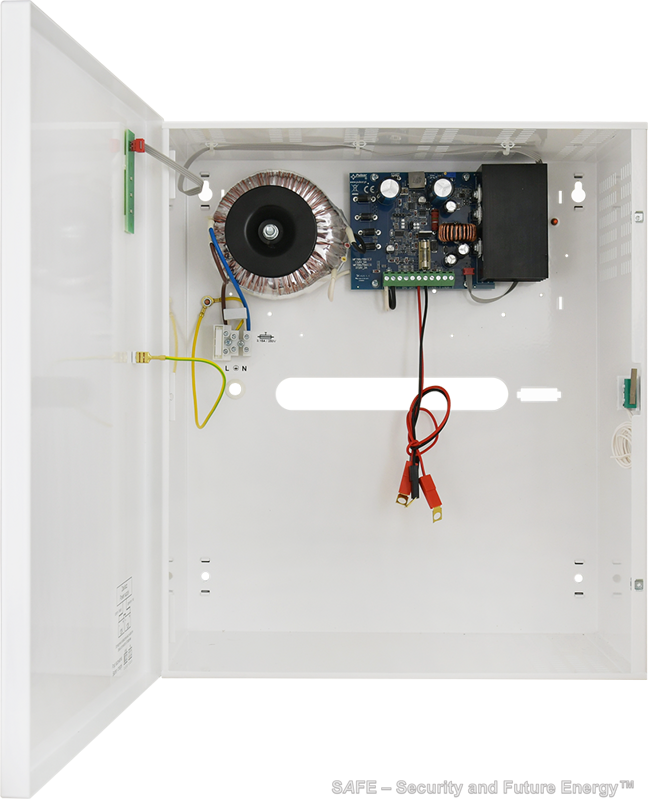

Jedná se o lineární zdroj 27.6 V DC v kovovém krytu s kontinuálním proudovým zatížením max. 3 A. V kovové skříni je prostor pro 2 ks zálohovacích Pb aku o kapacitě 17Ah zapojených do série. Zdroj je vybaven odpojovačem akumulátorů (ochrana před hlubokým vybitím a zničením).

Zařízení je vhodné pro aplikace v EZS/EPS - v našich aplikacích tento zdroj doporučujeme pro napájení vytápěcích/temperovacích jednotek HU-3 pro infrazávory OPTEX. Pro tyto účely musí být jednotka PULSAR instalována na chráněném místě nebo skrytě. Počet temperovatelných infrazávor OPTEX: řada AX-70/100/130/200 (dvoupaprskové) - 6, řada SL-200/350/650 (čtyřpaprskové) - 3.

Dokumentace: Katalogový list (EN), Manuál (EN), Certifikát C E (PL)

Specifikace a technické parametry :

Typ: lineární zdroj (obsahuje toroidní vinuté trafo 100VA = spolehlivost)

Výstupní napětí: 22 V až 27.6 V DC, regulovatelné trimrem na DPS

Doporučené výstupní napětí: 25 V až 26.4 V DC

Zvlnění výstupního napětí: 55 mV p-p max.

Výstupní proud trvalý: 3 A (bez akumulátorů), 2.5 A + 0.5 A (nabíjení akumulátoru). Provozní hodnoty pro Grade 2: 1.41 A (cca 12 hod.provozu na aku) + 1 A (nabíjení akumulátoru)

Výstupní proud doporučený: 2 A/10 h nebo 2.5 A/5 h (hodnoty platí při výpadku sítě a provoz pouze na akumulátory v režimu všeobecného použití)

Vlastní odběr: 14 mA, při provozu na akumulátor

Ochrana aku před nadměrným vybitím: ano, volba propojkami na DPS (Tbat) - dojde k automatickému odpojení akumulátorů při poklesu svokového napětí pod 20.5 V

Kapacita připojitelných akumulátorů: 2x 17Ah až 20Ah max. (např. OT20-12 F3, UT12180, PS-12170 B nebo NP17-12I)

Integrované ochrany: ochrana před zkratem, ochrana před přetížením/přehřátím (výstupní svorky AUX s pojistkou), přepěťová ochrana

Výstup napájecího zdroje AUX je zajištěn polymerovou pojistkou PTC. V případě zatížení napájecího zdroje proudem, který přesahuje Imax. (zatížení 110% ÷ 150% výkonu napájecího zdroje v teplotním rozsahu 65 ºC - 25ºC), dochází k automatickému odpojení výstupního napětí, které je signalizováno 3x bliknutím červené LED. Obnovení napětí na výstupu vyžaduje odpojení výstupní zátěže po dobu cca 1min.

Ochranný kontakt proti otevření přední stěny (tamper): NC, 0.5 A/50 V DC

Technické výstupy pro dálkovou signalizaci stavu zdroje: ano - porucha napájení AC, výpadek DC napětí/porucha lin.zdroje - 2x typu OC, 50mA max.

Příslušenství: reléový modul AWZ639

Indikační prvky: LED diody - porucha (červená), stav napájení AC/DC (zelená), akustická signalizace (piezosirénka 75dB/0,3m)

Stupeň krytí: IP20

Třída ochrany: I (EN 60950-1:2007)

Provozní teplota: -10°C až +40°C

Relativní vlhkost: 20 - 90% r.v., nekondenzující

Rozměry: 335 x 385 x 173+14 mm (š x v x hl.)

Hmotnost: 6,5 kg (bez aku), až 18,5 kg s akumulátory!

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)

Pozn.: zdroj je dodáván bez akumulátorů
