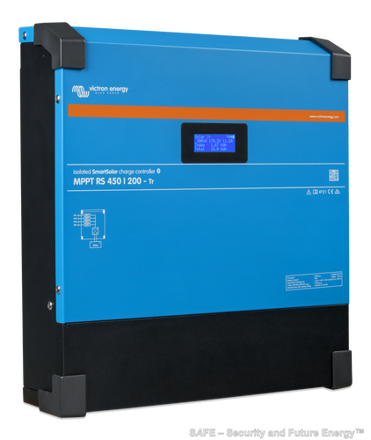

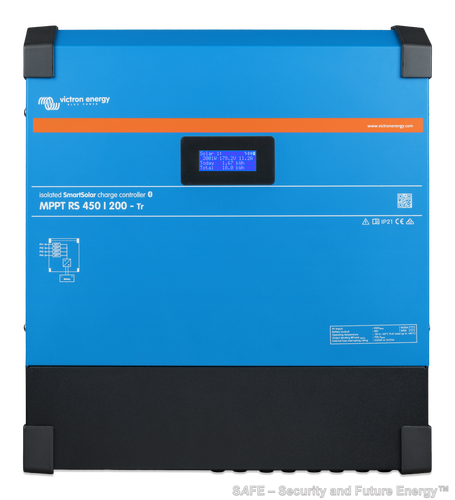

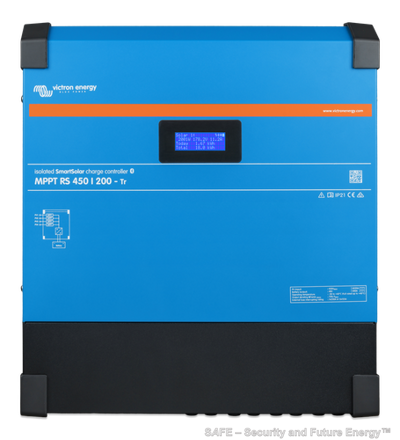

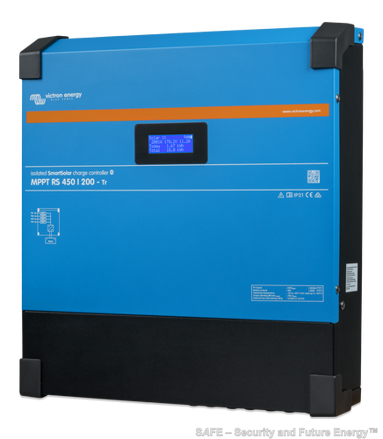

SmartSolar RS 450/200-Tr - regulátory SmartSolar MPPT RS 450V/200A jsou řešením pro systémy s větším množstvím do série zapojených FV panelů, kdy napětí ze stringu může být až 450 V max. Tento produkt je ideální pro větší ostrovní systémy, ale i pro systémy připojené k distribuční síti. Regulátor má 4 nezávislé FV vstupy pro sledování MPPT, díky čemuž můžete připojit např. čtyři různě orientovaná nebo různě velká FV pole (stringy). Regulátor je optimalizován pro nabíjení baterií s nominálním napětím 48 V. Maximální DC nabíjecí výkon systému činí 11520 W. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.
Ultra-rychlé Maximum Power Point Tracking - MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Výtěžnost energie ze slunečního záření je maximální možná na hranici fyzikálních zákonů!
Vestavěné Bluetooth Smart - monitorování a konfiguraci MPPT regulátoru SmartSolar můžete provádět prostřednictvím smartphonu nebo tabletu. Můžete monitorovat aktuální stavy a historická data a provádět nastavení parametrů pomocí mobilní aplikace VictronConnect.
Maximální vstupní zkratový proud do regulátoru od FV panelů nesmí překročit hodnotu 20 A na jeden vstup, jinak může dojít k trvalému poškození.
Maximální vstupní napětí FV panelů označované jako Voc (napětí na prázdno) nesmí překročit hodnotu 450 Voc (cca 360 Vmpp), jinak může dojít k trvalému poškození – nutno zohlednit, že s klesající teplotou roste Voc. Rozsah provozního napětí MPPT je 80-450V, spouštěcí napětí je 120 V.
Dokumentace: Katalogový list (EN), Manual (EN)
Specifikace a technické parametry :
Napětí baterie: 48 V , LiFePo4
Max. nabíjecí proud baterie: 200 A
Počet stringů (trackerů): 4, vzájemně nezávislé, různého výkonu a výstupního napětí
Max.velikost FV stringu(trackeru): 4x 7200 Wp
Max. nabíjecí výkon do baterie: 11520 W (11.52 kW), t.j 57.6V x 200A
Max. výstupní proud jednoho FV stringu: 18 A
Max. zkratový proud FV stringu: 20 A (vyšší zkratový proud na výstupu z panelů může poškodit regulátor!)
Max. napětí FV pole: 450 V, nepřekročitelné !
Špičková účinnost: 96 %
Vlastní spotřeba: 15 mA (48 V)
Nabíjecí napětí dorovnávací (Absorption): 57.6 V DC, programově nastavitelné
Nabíjecí napětí udržovací (Float): 55.2 V DC, programově nastavitelné
Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)
Teplotní kompenzace: -64 mV /°C pro 48 V
Komunikační rozhraní: VE.Direct, Bluetooth
Zabudované elektronické ochrany: proti přepólování baterie (pojistka), proti obrácené polaritě FV připojení, proti zkratu na výstupu, proti přehřátí
Uzemnění: chladič regulátoru je nutno připojit k zemnícímu bodu

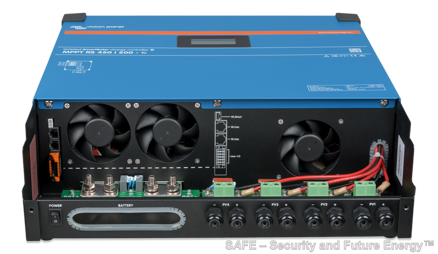

Chlazení při provozu: aktivní, 3 spínané tiché ventilátory, pracovní poloha svislá
Provozní teplota: -40°C až +60°C (plný výkon až do 40°C)
Vlhkost: 0 - 95 % r.v., nekondenzující
Prostředí: II - vnitřní všeobecné
Elektrická bezpečnost: dle EN/IEC 62109
Kryt: ocel 0.6 mm
Barva: modrá (RAL 5012)

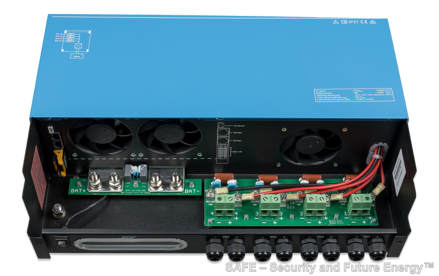

Připojovací svorky akumulátoru: M8 (+ a - pól), zdvojené

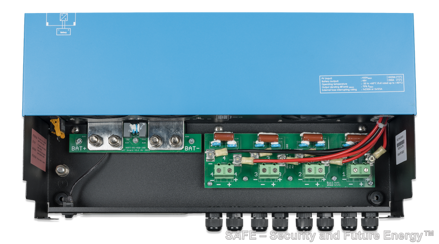

Připojovací svorky FV panelů: 4 šroubovací svorkovnice (PV1, PV2, PV3, PV4), max. 16 mm²
Stupeň krytí: IP21 (připojovací terminály), IP43 (elektronické komponenty)

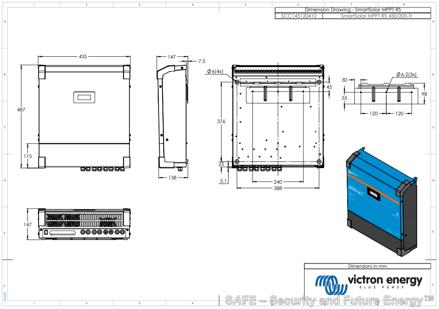

Rozměry: 487 x 434 x 146 mm (v x š x h)
Hmotnost: 13,7 kg
Dodací termín: leden 2025 (přijímáme předobjednávky)
Pozn.: Při montáži vždy nejdříve připojte baterii a až následně FV panely!
