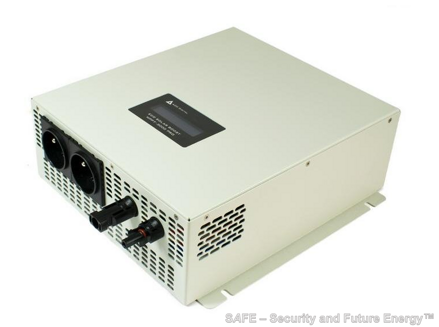

ECO Solar MPPT-3.5kW PRO - solární regulátor typu MPPT a zároveň střídač, který přeměňuje vstupní stejnosměrné (DC) napětí na střídavé výstupní napětí v rozsahu 150 až 350 V AC. Toto výstupní napětí má tvar modifikované sinusoidy (pravoúhlý průběh), to však nevadí topné spirále v bojleru, která se chová čistě odporově (ohmicky). Regulátor zajistí udržování maximálního výkonu FV systému. Spotřebiči (topné spirále) bude vždy předávat maximální výkon, jaký jsou schopné fotovoltaické panely za okamžitých podmínek dodat. Konstrukce regulátoru zvyšuje oproti jiným koncepcím výkon fotovoltaického systému až o 30 % s účinností vyšší jak 99 %. Ohřev TUV - energetická a finanční rozvaha...

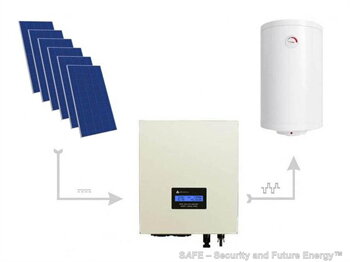

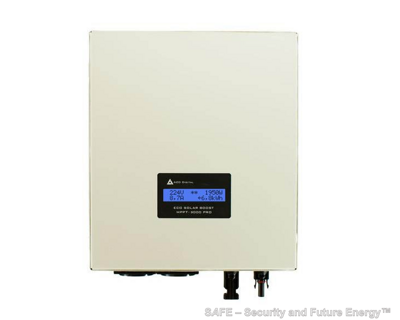

Střídač umožňuje přímé použití systémů fotovoltaických panelů k napájení odporových topných zařízení, jako jsou elektrokotle, topidla, topné rohože atd. LCD displej uživatele informuje o parametrech FV instalace, jako jsou: napětí systému FV pole, elektřiny vyráběné FV panely, výstupní výkon, celková energie vyrobená v aktuální den, celkovou energii vyrobenou v předchozí den, celková vyrobená energie (měřeno od prvního zapnutí).

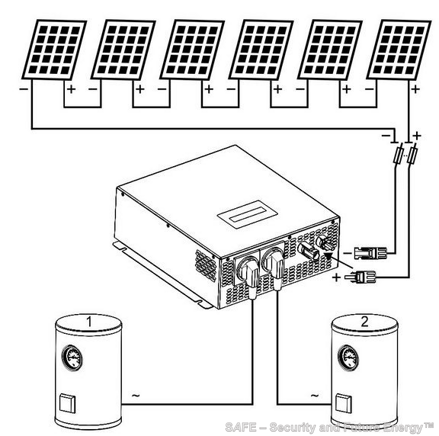

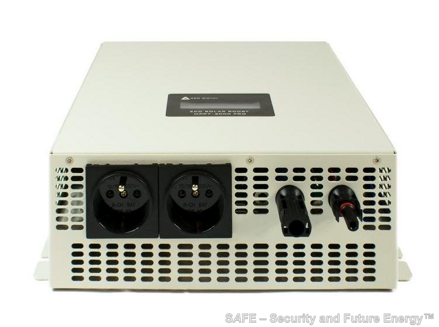

Maximální výkon systému je 3,5 kW, měnič má prioritní výstup číslo "1" a závislý výstup číslo "2". To vám umožní připojit dvě topná zařízení, například dva kotle, z nichž jeden bude topit jako první a druhý, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.
Upozornění ! Topná zařízení s elektronickými regulátory lze napájet pouze z výstupu číslo 1.
Výhody fotovoltaiky proti termickému ohřevu vody :
- Není potřeba souhlas od dodavatele elektřiny - systém pracuje jako ostrovní, nezávislý, zcela oddělený od el. sítě distributora
- jednoduchost instalace (bez čerpadel, trubek, výměny kapaliny)
- zanedbatelné prostupy zdmi
- FV panely nikdy nezamrznou ani se nepřehřejí
- možnost umístit FV panely i daleko od bojleru (např. na pozemku)
- nulové náklady na provoz a servis, rovnoměrnější solárně-energetické zisky během roku oproti fototermice
Dokumentace: Katalogový list, Manuál
Specifikace a technické parametry :
Rozsah napětí z FV: 150 - 350 V DC
Optimální rozsah napětí z FV (Umpp): 150 - 340 V DC
Optimální rozsah napětí z FV (Uoc): 220 - 350 V DC (t.j. 5 až 9 ks panelů v sérii dle jejich výstupního napětí)
MPPT účinnost (EN 50530, profil B2): 96 %
Výstupní napětí: 150 - 350 V AC max. (je závislé na vstupním napětí z panelů), 50 Hz
Výstupní proud (AC): 13 A max.
Tvar výstupního napětí: modifikovaná (pravoúhlá) sinusoida, 3 úrovně (+, 0, -), proměnná délka impulsu
Zabudované ochrany :
- proti přetížení (automatické omezování maximálního výstupního výkonu)
- proti nadproudu (automatické omezování maximálního výstupního proudu)
- proti přehřátí (automatické omezování maximálního výstupního výkonu)
- proti zkratu (odolnost do 16 A)
- proti přepětí (odolnost do 450 V)
Výstupní výkon: 600 W min., 3.5 kW max.
Optimální odpor elektrické topné spirály: 22 Ω - 35 Ω
Maximální výstupní proud: 15 A (střídavý)
Vlastní spotřeba: 3 W

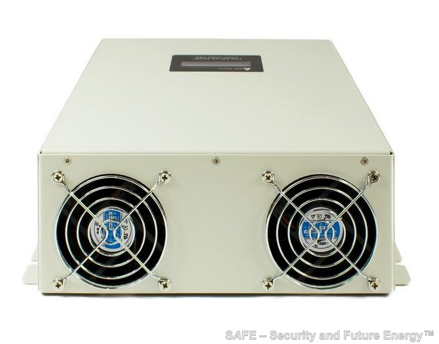

Vlastní ztrátový výkon: 10 až 15 W max., aktivní chlazení dvěma tichými ventilátory, spínají v závislosti na okolní teplotě a výkonu měniče
Pracovní teplota: -25°C až +55°C
Relativní vlhkost: < 80 %, při 20°C (nekondenzující)
Stupeň krytí: IP 21
Rozměry: 272 x 320 x 96 mm (š x v x hl.)
Materiál: hliníkový kryt
Hmotnost: 4,1 kg
Dodací termín: cca 10 dní (běžně je skladem)
Doporučené příslušenství : Rozvaděč pro FV aplikace FVR 8 TUV/S
