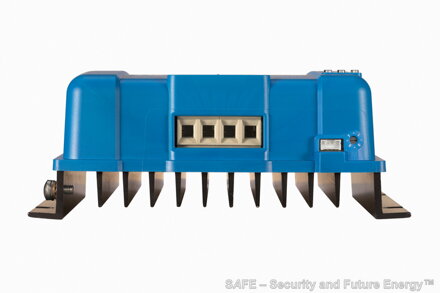

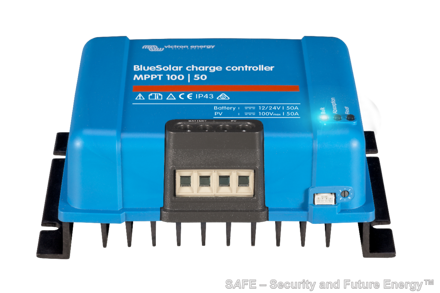

BlueSolar MPPT 100/50 - odolný a rychlý MPPT regulátor pro náročné podmínky. Je vhodný pro dobíjení jak olověných, tak i LiFePo4 baterií. Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Maximální povolený výkon panelu u 12 V systémů je 720 Wp, u 24 V systémů 1440 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.
Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. dorovnávací (Absorption) a 3. udržovací (Float). Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.
V regulátoru je integrován vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.
Napětí z FV panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů aspoň o 1 V vyšší než napětí baterie. Pro 12 V baterii je vhodný mono nebo polykrystalický panel s minimálním počtem 32 článků. Pro maximální účinnost doporučujeme 72 článků (dva 12 V panely zapojené do série nebo jeden 24 V panel). Maximálně je možné připojit tři 12 V panely zapojené do série (108 článků).
U 24 V baterie doporučujeme mono nebo polykrystalický panel s minimálním počtem 72 článků (dva 12 V panely zapojené do sérii nebo jeden 24 V panel). Maximálně je možné připojit tři 12 V panely zapojené do série (t.j. celkem 108 článků).

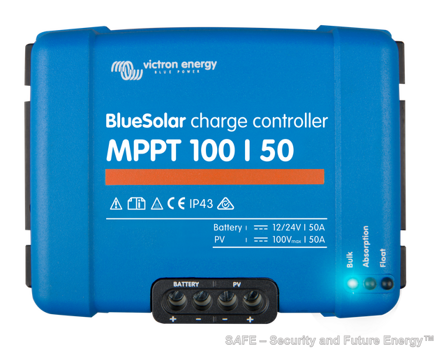

Indikace stavů pomocí LED:
modrá LED (Bulk) – rozsvítí se, pokud je regulátor napojen na baterii
žlutá LED (Absorption) – rozsvítí se po ukončení rychlého (Bulk) nabíjení a přechodu do fáze absorpce
zelená LED (Float) – rozsvítí se po ukončení dorovnávacího (Absorption) nabíjení a přechodu na udržovací nabíjení
Regulátor MPPT 100/50 lze ovládat vzdáleně pomocí VE.Direct nepřevodního vypínacího kabelu. Vstup HIGH (Vi > 8 V) zapne regulátor a vstup LOW (Vi < 2 V nebo volné udržování) ho vypne.
Příklad použití: Zapínání a vypínání pomocí sběrnice VE.Bus BMS pro nabíjení Li-ion baterií
Regulátor nedisponuje výstupem na DC spotřebiče.
Specifikace a technické parametry :
Napětí baterie: 12/24 V, automatický výběr
Max. nabíjecí proud baterie: 50 A
Max. FV příkon (12V): 720Wp (MPPT rozsah od 15 V do 80 V)
Max. FV příkon (24V): 1440Wp (MPPT rozsah od 30 V do 80 V)
Max. napětí FV pole: 100 V, nepřekročitelné !
Špičková účinnost: 98 %
Vlastní spotřeba: méně než 10 mA
Nabíjecí napětí dorovnávací (Absorption): 14.4 V / 28.8 V
Nabíjecí napětí udržovací (Float): 13.8 V / 27.6 V
Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)
Teplotní kompenzace -16 mV /°C, resp. -32 mV /°C
Komunikační rozhraní: VE.Direct
Zabudované elektronické ochrany: proti přepólování baterie (pojistka), proti zkratu na výstupu, proti přehřátí
Uzemnění: chladič regulátoru je třeba připojit k zemnícímu bodu
Chlazení při provozu: pasivní, konvektivně-radiační, pracovní poloha svislá (Al chladič na spodní straně)
Provozní teplota: -30°C až +60°C (plný výkon až do 40°C)
Vlhkost: 0 - 95 % r.v., nekondenzující
Prostředí: II - vnitřní všeobecné
Elektrická bezpečnost: dle EN/IEC 62109
Kryt: plast
Barva: modrá (RAL 5012)
Připojovací svorky: 13 mm² (AWG6)
Stupeň krytí: IP22 (připojovací terminály), IP43 (elektronické komponenty)
Rozměry: 130 x 186 x 70 mm (v x š x h)
Hmotnost: 1,25 kg
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
Pozn.: Při montáži vždy nejdříve připojte baterii a až následně FV panely!
