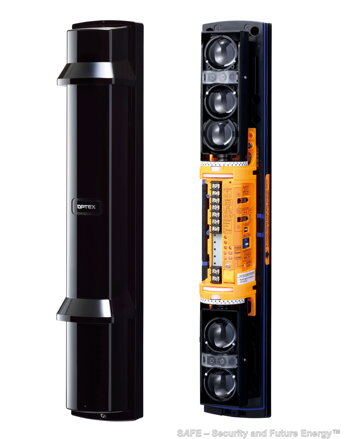

SL-200QDM je čtyřpaprsková infračervená závora do vnějšího prostředí. Montuje se většinou na vnitřní okraj chráněného perimetru (plot, zeď, živý plot) na pomocnou konstrukci typu trubka (průměr 32-48 mm), speciální sloupky (MBxxx / MBxxxW / PTxxx, TADxxx ...) nebo přímo na zeď domu. Certifikováno pro objekty a prostory se stupněm rizika 4 - vysoké riziko.
Závora se skládá z funkčního páru vysílač - přijímač, kdy obě části musí být napájeny ze zálohovacího zdroje nebo přímo z obvodů ústředny EZS. Přívodní napájecí a signálové kabely je vhodné vést k funkčním prvkům infrazávory zemí v chráničce a následně dutinou v sloupku přímo do vysílače/přijímače. V případě montáže vysílací či přijímací jednotky přímo na zeď objektu je pak nejjednodušší provést kabelový průraz přímo skrz zeď.

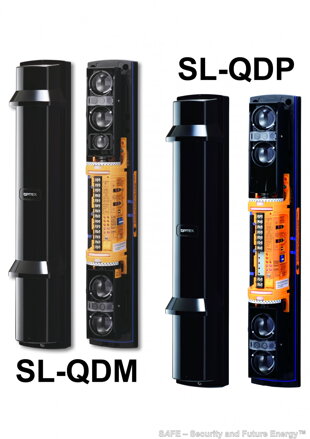

Speciální funkce (u typů QDP/QDF) : Diskvalifikační obvod způsobí aktivaci DQ výstupu, pokud nastanou nepříznivé povětrnostní podmínky způsobující zvýšený útlum paprsků (déšť, husté sněžení nebo hustá mlha) a tento stav trvá déle než 20 s.
Nastavení modulačního kanálu paprsku dává možnost efektivně zabránit vzájemnému ovlivňování jednotlivých IR závor, ke kterému by jinak mohlo dojít při použití dvou IR závor nad sebou nebo více IR závor v jedné linii za sebou.

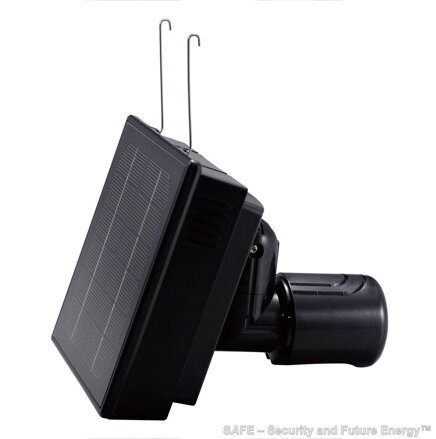

Speciální funkce (u typu QDM) : automatické řízení výkonu vysílače, přenos stavu nasměrování z přijímače do vysílače, možnost volby typu napájení - ze zdroje nebo z baterií či solárního panelu SBU-4
Specifikace a technické parametry :

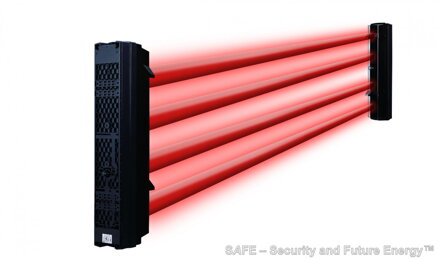

Způsob detekce: aktivní infračervený - současné přerušení čtyř detekčních paprsků
Dosah - venkovní: 60 m
Dosah - vnitřní: 60 m
Dosah - technické maximum: 600 m
Vzdálenost paprsků: 54/200 mm
Doba přerušení paprsků: nastavitelná, 50 / 100 / 250 / 500 ms
Rozsah směrování paprsků: ±90° horizontálně, ±10° vertikálně
Synchronizace: ano - 4 modulační kanály
Napájecí napětí: 10.5 - 30 V DC
Proudový odběr: 40 mA (16 mA - vysílač, 24 mA - přijímač)
Indikace poplachu: ano - LED (pod krytem přijímače)
Doba sepnutí poplach. výstupu: 2 sec (± 1s)
Poplachový výstup: NO/NC, max. 30 V DC / 200 mA
Diskvalifikační výstup: ano, NO/NC, max. 30 V DC / 200 mA
Ochranný kontakt: NC, max. 30 V DC / 100 mA (Tx i Rx)
Ochranný kontakt zadní: ne
Paměť poplachu: ano
Pracovní teplota: -35°C až +60°C
Relativní vlhkost: max. 95 % r.v.
Stupeň krytí: IP 65

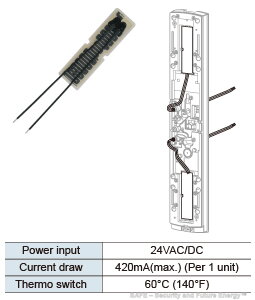

Možnost vestavění vyhřívání: ano - 2x HU-3 (1 pár do vysílací jednotky, 1 pár do přijímací jednotky)
Třída prostředí: IV - venkovní nechráněné
Hmotnost: 2,5 kg (vysílač + přijímač)

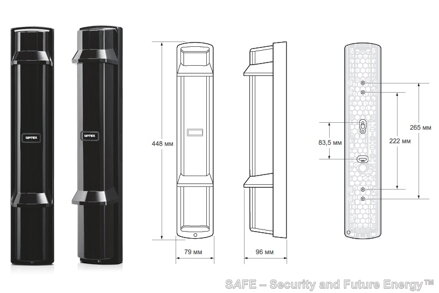

Rozměry: 448 x 79 x 96 mm (v x š x hl.)
Obsah balení: vysílač (1x), přijímač (1x), třmen pro montáž na sloupek (4x), zajišťovací šroub montážní desky (8x), vymezovací šroub montážního třmenu (8x), šroub pro montáž na zeď (4x)
Dodací termín: 2 - 5 dní (běžně je skladem)
