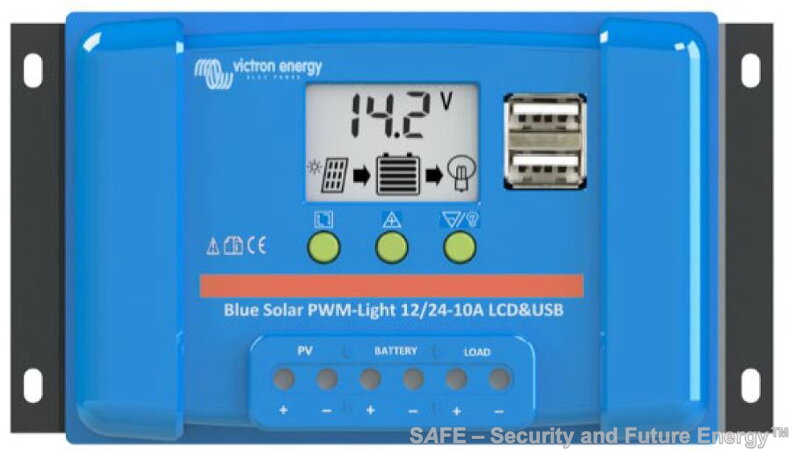

BS PWM-Light 12/24-10A USB&LCD (Victron, NL)

BlueSolar PWM-Light 12/24-10A USB&LCD - nový solární regulátor od Victron Energy B.V. pro malé ostrovní solární systémy. Tento malý a výkonný regulátor je vhodný pro nabíjení olověných akumulátorů (AGM, gelové nebo klasické s tekutým elektrolytem) a též i LiFePo4 akumulátorů. Je vhodný pro aplikace, kde stačí "málo" energie nebo je nutno z ekonomických či prostorových důvodů provozovat minimalistickou variantu FV zdroje energie. Typickým příkladem užití jsou chaty a chalupy, karavany, hausbóty nebo i aplikace FV panelů na balkonech v městské zástavbě. Vhodný pro panely o výkonu cca 120Wp (12 V baterie) a 240Wp (24 V baterie).

Dokumentace: Katalogový list, Manuál (CZ)

Specifikace a technické parametry :

Řízení nabíjecího procesu: princip PWM (Pulse Width Modulation) - pulsní šířková modulace - regulátor nabíjí v definovaných časových a výkonových pulsech (nespojitě). Řídicí systém PWM používá vysoce spolehlivé výkonové MOSFET tranzistory s vysokou účinností a nízkým ztrátovým výkonem.

Nastavení automatického spínání a vypínání výstupu pro zátěž pomocí integrovaného LCD displeje

Jednoduché nastavení a programování hodnot pomocí integrovaného LCD displeje
Vnitřní teplotní čidlo
Automatická detekce 12 V nebo 24 V
Tři fáze (Bulk, Absorbtion, Float) nabíjení baterie

Ochrana proti přepětí
Ochrana proti zkratu
Ochrana proti přepólování připojení solárních panelů a baterie

Při nízkém napětí odpojí výstup zátěže
Určen pro vnitřní instalace, montáž na stěnu, popř. jinou nehořlavou podložku.
Pro dobíjení olověných akumulátorů - VRLA/AGM, gelové, klasické zalité (kyselinový elektrolyt) nebo LiFePO4 akumulátorů s integrovaným BMS (Battery Management System)

Tovární nastavení (lze uživatelsky přeprogramovat):

Typ Pb baterie (B01/ B02/ B03/ B04/ B05): AGM/gelová/kyselinová/ LiFePo4(12V)/ LiFePo4(24V)

Nabíjecí napětí v "absorbci" - 14.4 V / 28.8 V , nabíjecí napětí "float" - 13.7 V / 27.4 V - nastaveny hodnoty pro AGM baterii

Doba odpojení záteže na výstupu: 60 s při 130% výstup.výkonu, 5 s při 160% výstup.výkonu

Odpojovací napětí zátěže: 11.2 V / 22.4 V (ochrana aku proti hlubokému vybití)

Připojovací napětí zátěže: 12.6 V / 25.2 V (manuální), 13.1 V / 26.2 V (automatické)

Nabíjecí frekvence: 25 Hz /50 Hz / 100 Hz

Napětí baterie: 12 V / 24 V, automatická detekce systémového napětí

Nabíjecí proud: 10 A max.

Používejte pouze LiFePO4 baterie s integrovaným BMS, např. Lithium Super Pack 12,8V/20Ah, Lithium Super Pack 12,8V/60Ah, Lithium Super Pack 25,6V/50Ah

Maximální napětí FV panelů: 28 V / 55 V (pro 12V použít 36-článkové FV panely, pro 24V použít 72-článkové FV panely, popř.2x 36V FV panely zapojené do série) - např. BlueSolar 60Wp Poly/4a, BlueSolar 115Wp Poly/4a

Průřez vstupních/výstupních vodičů: 6 mm² (AWG10)

Výstup pro spotřebič: ano

USB výstupy: 2x USB, proud celkem 2 A (oba výstupy v kombinaci)

Vlastní spotřeba: <10 mA

Integrované ochrany: proti obrácené polaritě baterií (pojistka), proti zkratu na výstupu, proti přehřátí, proti přetížení na výstupu

Uzemnění: společné uzemnění kladného pólu (+)

Senzor teploty: ano (interní)

Bezpečnostní standardy: elektrická bezpečnost dle EN60335-1, IEC62109-1, EMG kompatibilita dle EN 61000-6-1, EN61000-6-3

Stupeň krytí: IP 20

Relativní vlhkost: 0 - 95 % r.v., nekondenzující

Montážní poloha: svislá (konvekčně-radiační chlazení přirozeným prouděním vzduchu)

Rozsah provozní teploty: -35°C až +60°C (plná zátěž)

Rozměry: 96 x 169 x 36 mm (v x š x tl.)

Hmotnost: 160 g

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
