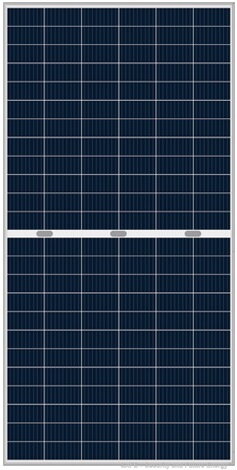

JW-HD144N 415Wp (JST, China)

JW-HD144N 415Wp - monokrystalický fotovoltaický panel, oboustranný. Panel je schopen vyrábět elektrickou energii i ze záření dopadajícího na zadní stranu panelu. Oboustranná technologie se uplatní zejména při instalaci na plochých střechách, kdy na zadní stranu panelu může dopadat odražené sluneční záření. Oboustranný panel oproti běžné konstrukci dokáže vyrobit o cca 10-30% energie více, než panely s běžnou konstrukcí.
Double Glass konstrukce - speciální tvrzené sklo chrání články nejen z přední strany, ale též ze zadní strany.
Náhrada běžné fólie sklem na zadní straně panelu přináší také delší celkovou životnost a nižší pokles výkonu v čase. Inovativní technologie Half-Cut (HC).

Monokrystalické panely jsou vhodné pro všechny instalace, kde je požadován dobrý poměr cena/výkon, přednostně ale na jižně orientované střechy. Široké využití k jakékoli energetické aplikaci - výroba elektrické energie, dobíjení baterií, ohřev vody a další využítí. Panel je vhodný především pro 24 V a 48 V ostrovní systémy, systémy on-grid i velká FV pole.

Čínský výrobce Jolywood (Taizhou) Solar Technology Co., Ltd. poskytuje nadstandardní záruky - 15 let záruka na panel, záruka výkonu - 30 let lineární garance výkonu (lineární pokles výkonu cca 0,4 % ročně), 87.4 % výkonu po 30 letech provozu !

Dokumentace: Technický list (EN)

Specifikace a technická data :

Panel fotovoltaický: Jolywood Solar Technology 415Wp (JW-HD144N-415), monokrystalický, oboustranný

Vysoká účinnost fotovoltaických panelů 20,67% !

Speciální, mechanicky odolné oboustranné tvrzené sklo 2.5 mm, antireflexní povrch
Vodotěsné příslušenství pro připojení modulů, s integrovanými „bypass" diodami
Vysoká odolnost fotovoltaického panelu proti extrémním projevům počasí (vysoké teploty, nízké teploty, námraza, déšť, vítr) - statické zatížení: vítr: ≥ 5400 Pa, sníh: 5400 Pa (5,4 kN, t.j. cca 540 kg/m²)

Elektrická data / jmenovité hodnoty fotovoltaického panelu :

Jmenovitý výkon při STC (Pm): 415 Wp
Napětí naprázdno (Uoc): 50.7 V
Jmenovité napětí (Umpp): 42.4 V
Proud při. jm. výkonu (Impp): 9.79 A
Zkratový proud (Isc): 10.29 A

Teplotní koeficient při jmenovitém výkonu: -0,32 % / °C
Teplotní koeficient napětí naprázdno: -0,26 % / °C
Teplotní koeficient zkratového proudu: +0.046 % / °C​

Fotovoltaické články (mm): Mono 158.75 x 79.38 mm

Počet FV článků: 144 (12 x 12)

Maximální napětí systému: 1500 V DC
Provozní teplota: -40°C až +85°C
Max. jištění větve: 20 A

Uzemnění: <0.1 Ω

Délka a průřez připoj. kabelů: 300 mm (kladný pól), 300 mm (záporný pól), 4 mm²
Konektory: MC4, krytí IP67
Počet diod: 3

Kladná tolerance výkonu: 0/+5 Wp

Statické zatížení na přední stranu panelu: až 5400 Pa (např. sníh)
Statické zatížení na zadní stranu panelu: až 5400 Pa (např. vítr)

Certifikace dle IEC/EN 61215, IEC/EN 61730 a UL 1703

Rozměry: 2016 x 996 x 30 mm (d x š x tl.), plocha 2 m²

Hmotnost: 29,5 kg

Balení: karton / paleta, počet ks dle objednávky (lze i 1 ks !), paleta = 35 ks panelů (hmotnost palety - 1055 kg brutto).

Dodací termín: VYPRODÁNO

Pozn.: Pozor na výstupní napětí při zapojování do série - panel má naprázdno (bez zatížení) Uoc=50.7 V, resp. 48.5 V při 20°C. S klesající teplotou v zimě roste výstupní napětí o 0.12V /1°C. Při 0°C bude výstupní napětí na 1 panelu cca 50.9 V ! Pokud zapojíte 3 panely do série, může výstupní napětí dosáhnout 152.7 V. Pozor tedy na připojování k regulátorům nabíjení, které mají max.vstupní napětí z FV pole 150 V. Doporučujeme používat regulátory se vstupním napětím 200/250 V.
