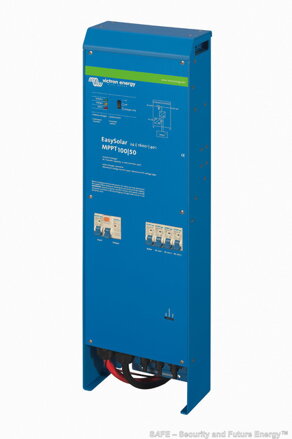

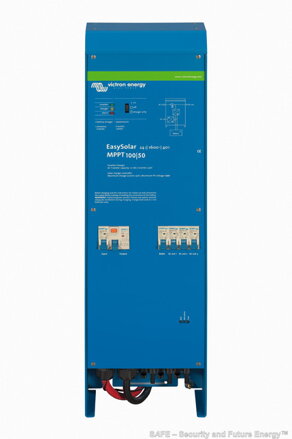

EasySolar 24/1600/40-16 (Victron, NL)

EasySolar 24/1600/40-16 jsou tři přístroje v jednom obalu: solární MPPT regulátor, DC/AC hybridní měnič s čistě sinusovým výstupním napětím a ultra rychlým transferovým přepínačem zdroje napájení (baterie/ externí AC zdroj) a adaptivní nabíječka baterií. Holandský výrobce zaručuje maximální spolehlivost profesionálních jednotek EasySolar a poskytuje na ně plnou záruku 5 roků ode dne instalace! Použitá technologie SinusMax umožňuje velmi vysoký počáteční záběrový proud. K jednotce lze připojit solární panely do výkonu 1440 Wp (resp. i více - viz níže *), baterii, elektrocentrálu nebo rozvodnou síť, spotřebiče a vznikne tak jednofázový hybridní ostrovní FV systém.

EasySolar se snadno instaluje, je nenáročný na prostor a minimalizuje nutnou kabeláž. Sofistikovaně a automaticky upřednostňuje využívání vyrobené solární energie a minimalizuje odběry z rozvodné sítě. Je určen pro napájení jednofázových spotřebičů standardizovaným napětím 230 V AC. Pro navýšení výkonové kapacity je možno jednotky EasySolar řadit paralelně. V případě potřeby je možno ze tří samostatných jednotek vytvořit i třífázový systém 3x230/400 V AC.

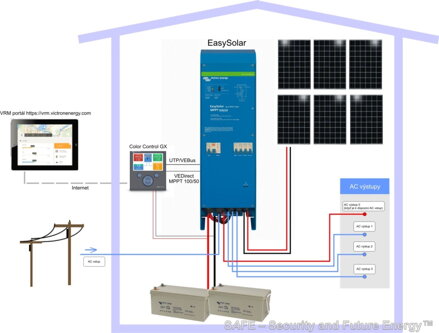

Systém EasySolar pracuje tak, že solární MPPT regulátor maximalizuje množství vyrobené energie z fotovoltaických panelů (v případě překročení celkového FV příkonu z panelů se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon na přijatelné hodnoty), předává energii měniči/nabíječce pro napájení spotřebičů a přebytky energie ukládá do baterie pro její budoucí využití v době nedostatku solární energie (dlouhodobě zatažená obloha, noc). Měnič/nabíječka odebírá vyrobenou energii přímo ze solárního systému a/nebo energii uloženou v baterii, přeměňuje ji na střídavý proud a napájí připojené 230 V AC spotřebiče. V nejnutnějších případech využívá i energii z distribuční sítě nebo jiného zdroje (např. motorgenerátoru-elektocentrály).

Odběr energie z rozvodné sítě je minimalizován na nejnutnější množství v těchto případech:
- baterie je zcela vybitá. EasySolar odebere minimální množství z rozvodné sítě, aby baterii částečně dobil na nejnutnější bezpečnou úroveň (ochrana akumulátoru proti hlubokému a dlouhotrvajícímu vybití), které prodlouží životnost baterie.
- jednou za 28 dní (tovární nastavení) je provedeno ochranné dobití baterie do plného stavu, tím se prodlouží životnost baterie.
- dojde k přetížení měniče. Zátěž (odběr spotřebičem) je aktuálně vyšší, než kolik je měnič schopen zajistit z energie ze slunce a/nebo z baterie. V této situaci si EasySolar pomůže energií z rozvodné sítě. Přednostně je odebírána vlastní energie ze solárního systému a/nebo z baterie, nejnutnější potřebné množství energie je odebíráno z rozvodné sítě. Jakmile se odběr spotřebiči sníží pod určitou hranici (cca 1300 W), je odběr energie z rozvodné sítě ukončen.

Pokud je odběr spotřebiči vyšší jak 1.3kW a je současně k dispozici rozvodná síť, začne EasySolar využívat energii rozvodné sítě, aby předešel svému přetížení. Za tohoto stavu se snaží maximum energie odebírat z baterie a minimum aktuálně potřebné energie z rozvodné sítě. Připojení sítě je plynulé bez přerušení napájení spotřebičů. Při odeznění přetížení je rozvodná síť automaticky odpojena a energie se odebírá opět pouze z baterie. Odpojení od sítě je plynulé bez přerušení napájení spotřebičů. Jedná se o unikátní funkci GridAssist. Pokud není při vyšších odběrech jak 1300 W k dispozici rozvodná síť, může dojít k nedestruktivnímu přetížení měniče EasySolaru s přerušením dodávky napájení spotřebičů (není dostatečný výkon měniče). Maximální souhrnný odběr spotřebiči nesmí překročit 5000 W. Pokud se tak stane, tak se buď měnič EasySolar přetíží (odběr z baterie) a zařízení zahlásí poruchu a/nebo vypadne některý z AC jističů na vstupu nebo výstup z EasySolaru. Připojování rozvodné sítě při přetížení měniče (odběr spotřebiči nad hodnotu 1.3kW, ale do souhrnného odběru 5kW) se děje velmi rychle do cca jedné sekundy.

Dokumentace: Katalogový list (EN), Manual (EN)

Specifikace a technické parametry :

Měničová část

Rozsah vstupního napětí: 19 V až 33 V DC

Doporučená minimální kapacita akumulátoru: 100 Ah - 400 Ah

Výstupní napětí a frekvence: 230 V AC ± 2%, 50Hz ± 0,1%

Kontinuální výstupní výkon: 1600 VA / 1300W (při +25°C), 1200W (při +40°C)

Špičkový krátkodobý výkon: 3000 W

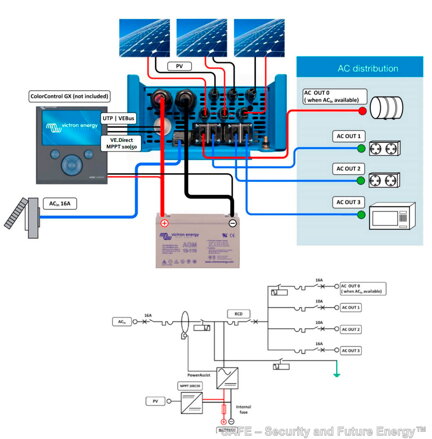

Výstupy 230V AC: proudový chránič RCD FI 30mA/16A, 2 jističe 10A, dva jističe 16A. Jeden 16A výstup je řízen přítomností napětí na AC vstupu (síť nebo motorgenerátor) - je sepnut pouze v případě, že je přítomno napětí 230V na vstupu AC.

Max. účinnost: 94%

Přepínač zdroje napájení (transfer switch): 16 A / 20ms

Příkon při nulovém zatížení / příkon v režimu "Search": 10 W / 3 W

Nabíjecí část

Rozsah vstupního napětí: 187 V až 265 V AC, frekvence 45 - 65 Hz

Nabíjecí napětí (absorpce): 28.8 V

Nabíjecí napětí (udržovací): 27.6 V

Nabíjecí napětí (uskladňovací režim): 26.4 V

Nabíjecí proud akumulátoru: 40 A (při teplotě okolí +25°C)

Nabíjecí proud baterie startéru generátoru: 4 A

Senzor teploty baterie: ano

Programovatelné relé: ano, lze ho nastavit na obecný alarm, DC podpětí nebo funkci signálu spuštění generátoru

Zabudované elektronické ochrany: proti vysokému nebo nízkému napětí akumulátoru, proti zkratu na výstupu, proti přetížení, proti přehřátí, proti vysokému kolísání výstupního AC napětí, proti přítomnosti cizího napětí 230V AC na výstupu měniče

MPPT solární regulátor (BlueSolar MPPT 100/50)

Napětí baterie: 12 V / 24 V, automatický výběr

Max. nabíjecí proud baterie: 50 A

Max. FV příkon (24V): 1440Wp (MPPT rozsah od 15 V do 80 V)

Max. napětí FV pole: 100 V, nepřekročitelné !

Špičková účinnost: 98 %

Vlastní spotřeba: méně než 10 mA

Nabíjecí napětí dorovnávací (Absorption): 28.8 V

Nabíjecí napětí udržovací (Float): 27.6 V

Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)

Teplotní kompenzace: -32 mV /°C

Společné parametry celé sestavy:

Provozní teplota: -20°C až +50°C (aktivní chlazení zabudovaným ventilátorem)

Vlhkost: 0 - 95 % r.v., nekondenzující

Prostředí: II - vnitřní všeobecné

Elektrická bezpečnost: dle EN/IEC 62109

Stupeň krytí: IP 21

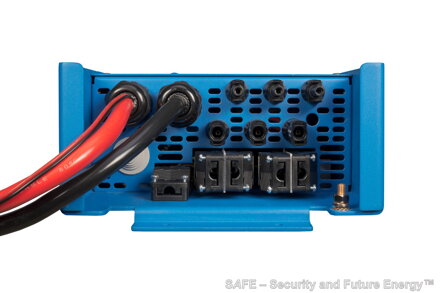

Připojení FV panelů: 3 větve, 3 páry konektorů MC4 na spodku přístroje

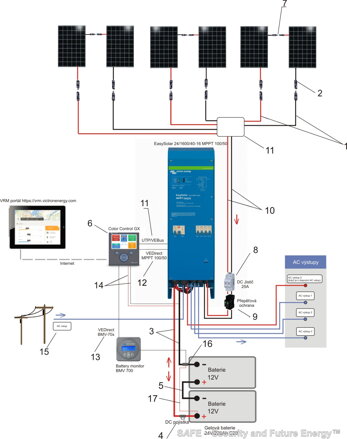

Doporučené FV panely: Amerisolar 285Wp, Amerisolar 320Wp mono nebo DAH Solar 330Wp - 6ks (3 větve, v každé větvi 2 panely sériově), celkový výkon 1710Wp až 1980Wp

Průřez vodičů připojovaného aku: 25 mm² (AWG3), délka 1.5 m (jsou součástí výrobku), popř. 35 mm² (AWG2) - délka max. 5m nebo 70 mm² (AWG00) - délka max. 10m

Doporučená hodnota jištění DC větve: 100 A

Připojení 230 V AC: konektory G-ST18i (vstup i výstupy)

Kryt přístroje: hliník, barva modrá (RAL 5012)

Rozměry: 745 x 214 x 110 mm (d x š x v)

Hmotnost: 15 kg

Dodací termín: cca 14 dní (na objednávku)

* Pozn.: Vestavěný solární MPPT regulátor 100/50 má maximální trvalý výstupní proud 50 A (nabíjecí proud baterie). Optimální doporučený výkon FV panelů je 1440Wp. Na MPPT regulátor je ale možno připojit libovolný výkon FV pole (např. 3x 2 panely 330Wp =1980Wp). Solární regulátor ale bude při potenciálně vyšších solárních ziscích omezovat výkon z panelů na maximální hodnotu nabíjecího proudu 50 A. Při tomto výkonovém omezování nedochází k zahřívání regulátoru. Zisky z FV panelů jsou snižovány posunem optimálního bodu výkonu na V-A křivce. Předimenzováním výkonu FV pole nelze MPPT regulátor poškodit. Pouze je nutno dodržet horní limit napětí z FV pole 100 V ! Předimenzování velikosti FV pole se uplatňuje v systémech pro docílení zvýšení solárních zisků v zimní polovině roku, přičemž nevadí omezování výroby v létě.
