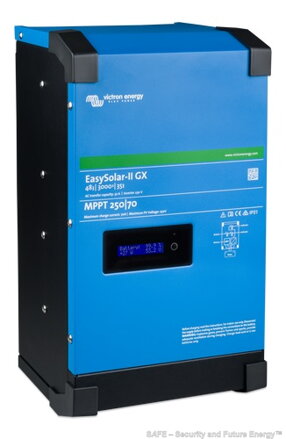

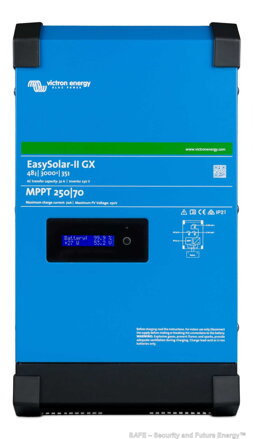

EasySolar II 48/3000/35-32 MPPT 250/70 GX integruje následující přístroje v jednom obalu: měnič / nabíječ Multiplus-II 48V/3000VA/35-32A, SmartSolar MPPT 250/70-Tr regulátor nabíjení a zařízení GX s displejem 2 x 16 znaků. Holandský výrobce zaručuje maximální spolehlivost profesionálních jednotek EasySolar II a poskytuje na ně plnou záruku 5 roků ode dne instalace! Použitá technologie SinusMax umožňuje velmi vysoký počáteční záběrový proud. K jednotce lze připojit solární panely do výkonu 4000 Wp (resp. i více - viz níže *), baterii, elektrocentrálu nebo rozvodnou síť, spotřebiče a vznikne tak jednofázový hybridní/ostrovní FV systém.
EasySolar se snadno instaluje, je nenáročný na prostor a minimalizuje nutnou kabeláž. Sofistikovaně a automaticky upřednostňuje využívání vyrobené solární energie a minimalizuje odběry z rozvodné sítě. Je určen pro napájení jednofázových spotřebičů standardizovaným napětím 230 V AC. Pro navýšení výkonové kapacity je možno jednotky EasySolar řadit paralelně (max.6 jednotek paralelně). V případě potřeby je možno ze tří samostatných jednotek vytvořit i třífázový systém 3x230/400 V AC (konfigurace sítě do "hvězdy"). V tomto případě lze spojit též paralelně 2 jednotky na 1 fázi, celkem tedy 3x 2 jednotky pro posílení výkonu třífázového systému.

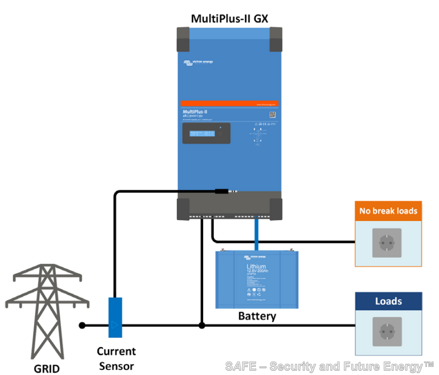

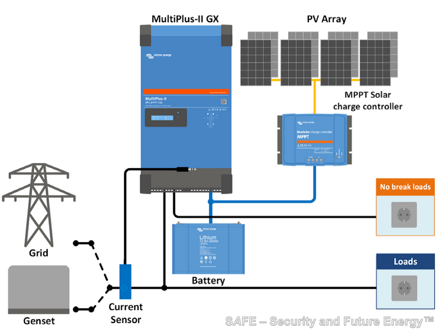

Systém EasySolar pracuje tak, že solární MPPT regulátor maximalizuje množství vyrobené energie z fotovoltaických panelů (v případě překročení celkového FV příkonu z panelů se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon na přijatelné hodnoty), předává energii měniči/nabíječce pro napájení spotřebičů a přebytky energie ukládá do baterie pro její budoucí využití v době nedostatku solární energie (dlouhodobě zatažená obloha, noc). Měnič/nabíječka odebírá vyrobenou energii přímo ze solárního systému a/nebo energii uloženou v baterii, přeměňuje ji na střídavý proud a napájí připojené 230 V AC spotřebiče. V nejnutnějších případech využívá i energii z distribuční sítě nebo jiného zdroje (např. motorgenerátoru-elektocentrály).
Odběr energie z rozvodné sítě je minimalizován na nejnutnější množství v těchto případech:
- baterie je zcela vybitá. EasySolar odebere minimální množství z rozvodné sítě, aby baterii částečně dobil na nejnutnější bezpečnou úroveň (ochrana akumulátoru proti hlubokému a dlouhotrvajícímu vybití), které prodlouží životnost baterie.
- jednou za 28 dní (tovární nastavení) je provedeno ochranné dobití baterie do plného stavu, tím se prodlouží životnost baterie.
- dojde k přetížení měniče. Zátěž (odběr spotřebičem) je aktuálně vyšší, než kolik je měnič schopen zajistit z energie ze slunce a/nebo z baterie. V této situaci si EasySolar pomůže energií z rozvodné sítě. Přednostně je odebírána vlastní energie ze solárního systému a/nebo z baterie, nejnutnější potřebné množství energie je odebíráno z rozvodné sítě. Jakmile se odběr spotřebiči sníží pod určitou hranici (cca 2400 W), je odběr energie z rozvodné sítě ukončen.
Pokud je odebírají spotřebiče více jak 2kW a je současně k dispozici rozvodná síť, začne EasySolar využívat energii rozvodné sítě, aby předešel svému přetížení. Za tohoto stavu se snaží maximum energie odebírat z baterie a minimum aktuálně potřebné energie z rozvodné sítě. Připojení sítě je plynulé bez přerušení napájení spotřebičů. Při odeznění přetížení je rozvodná síť automaticky odpojena a energie se odebírá opět pouze z baterie. Odpojení od sítě je plynulé bez přerušení napájení spotřebičů. Jedná se o unikátní funkci GridAssist. Pokud není při vyšších odběrech jak 2400 W k dispozici rozvodná síť, může dojít k nedestruktivnímu přetížení měniče EasySolaru s přerušením dodávky napájení spotřebičů (není dostatečný výkon měniče). Maximální souhrnný odběr spotřebiči nesmí překročit 5500 W (5.5kW). Pokud se tak stane, tak se buď měnič EasySolar přetíží (odběr z baterie) a zařízení zahlásí poruchu. Připojování rozvodné sítě při přetížení měniče (odběr spotřebiči nad hodnotu 2kW, ale do souhrnného odběru 3kW) se děje velmi rychle do cca jedné sekundy.
Dokumentace: Katalogový list (EN), Manuál (EN)
Specifikace a technické parametry :
Měničová část
Rozsah vstupního napětí: 38 V až 66 V DC
Doporučená minimální kapacita akumulátoru: 100 Ah - 400 Ah / 48V nom.
Výstupní napětí a frekvence: 230 V AC ± 2%, 50Hz ± 0,1%
Kontinuální výstupní výkon: 3000 VA / 2400W (při +25°C), 2200W (při +40°C)
Špičkový krátkodobý výkon: 5500 W
Max. účinnost: 95%
Přepínač zdroje napájení (transfer switch): 32 A / 20ms
Příkon při nulovém zatížení / příkon v režimu "Search": 11 W / 2 W
Nabíjecí část (integrovaná nabíječka ze sítě 230 V AC)
Rozsah vstupního napětí: 187 V až 265 V AC, frekvence 45 - 65 Hz
Nabíjecí napětí (absorpce): 57.6 V
Nabíjecí napětí (udržovací): 55.2 V
Nabíjecí napětí (uskladňovací režim): 52.8 V
Nabíjecí proud akumulátoru: 35 A (při teplotě okolí +25°C)
Nabíjecí proud baterie startéru generátoru: 4 A
Senzor teploty baterie: ano
Programovatelné relé: ano, lze ho nastavit na obecný alarm, DC podpětí nebo funkci signálu spuštění generátoru
Zabudované elektronické ochrany: proti vysokému nebo nízkému napětí akumulátoru, proti zkratu na výstupu, proti přetížení, proti přehřátí, proti vysokému kolísání výstupního AC napětí, proti přítomnosti cizího napětí 230V AC na výstupu měniče
MPPT solární regulátor (SmartSolar MPPT 250/70-Tr)
Napětí baterie: 12 V /24 V /48 V, automatický výběr
Max. nabíjecí proud baterie: 70 A
Max. FV příkon (48V): 4000Wp (MPPT rozsah od 60 V do 130 V)
Max. napětí FV pole: 250 V, nepřekročitelné !
Špičková účinnost: 98 %
Vlastní spotřeba: méně než 10 mA
Nabíjecí napětí dorovnávací (Absorption): 57.6 V
Nabíjecí napětí udržovací (Float): 55.2 V
Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)
Teplotní kompenzace: -32 mV /°C
Společné parametry celé sestavy:
Provozní teplota: -40°C až +65°C (aktivní chlazení zabudovaným ventilátorem)
Vlhkost: 0 - 95 % r.v., nekondenzující
Prostředí: II - vnitřní všeobecné
Elektrická bezpečnost: dle EN/IEC 62109
Stupeň krytí: IP 21

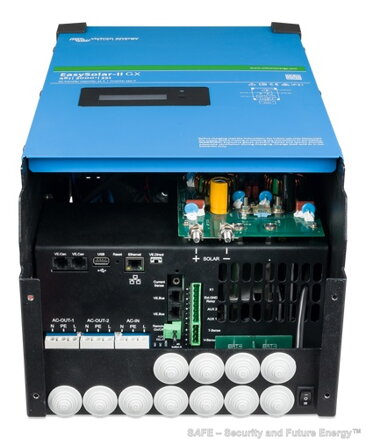

Připojení FV panelů: 35 mm² / AWG2
Doporučené FV panely: velké panely - Amerisolar 285Wp , Amerisolar 300Wp nebo IBC MonoSol 330Wp - 18ks (2 větve, v každé větvi 9 panelů sério/paralelně), celkový výkon 5130 až 5940Wp
Připojovací svorky pro akumulátor: dřík M8 + matice M8, 2 páry (+ / - pól)
Průřez vodičů připojovaného aku: 35 mm² (AWG2) - délka max. 5m nebo 2x 35 mm² (AWG2) - délka max. 10m
Doporučená hodnota jištění DC větve: 125 A
Připojení 230 V AC: šroubovací svorky, 13 mm² (AWG6), L - N - PE
Kryt přístroje: hliník, barva modrá (RAL 5012)

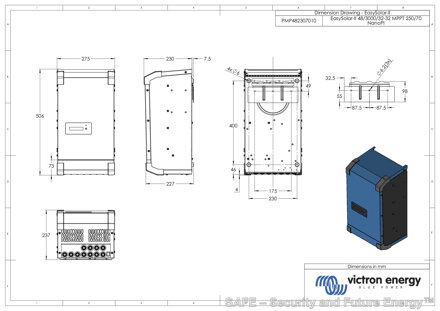

Rozměry: 506 x 275 x 237 mm (d x š x hl.)
Hmotnost: 26 kg
Dodací termín: 3 - 5 dní (je skladem)
* Pozn.: Vestavěný solární MPPT regulátor 250/70 má maximální trvalý výstupní proud 70 A (nabíjecí proud baterie). Optimální doporučený výkon FV panelů je 4000Wp. Na MPPT regulátor je ale možno připojit libovolný výkon FV pole (např. 2x 9 panelů 300Wp =5400 Wp). Solární regulátor ale bude při potenciálně vyšších solárních ziscích omezovat výkon z panelů na maximální hodnotu nabíjecího proudu 70 A. Při tomto výkonovém omezování nedochází k zahřívání regulátoru. Zisky z FV panelů jsou snižovány posunem optimálního bodu výkonu na proud-napěťové křivce. Předimenzováním výkonu FV pole nelze MPPT regulátor poškodit. Pouze je nutno dodržet horní limit napětí z FV pole 250 V ! Předimenzování velikosti FV pole se uplatňuje v systémech pro docílení zvýšení solárních zisků v zimní polovině roku, přičemž nevadí omezování výroby v létě.
