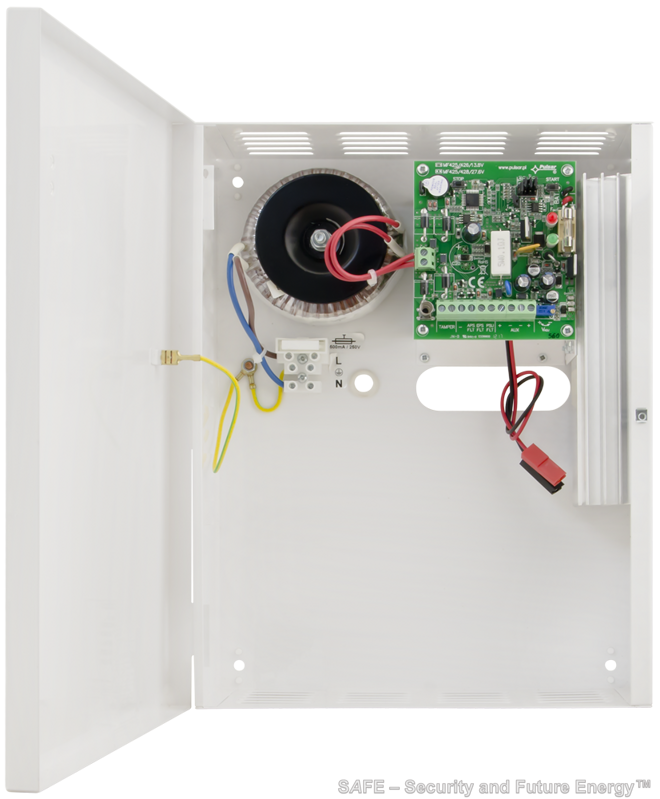

AWZ 222 (Pulsar®, PL)

AWZ 222 je zálohovací napájecí zdroj od polského výrobce PULSAR®. Obvodově, součástkově i koncepčně velice dobře navržený zdroj pro aplikace v EZS a příbuzných oborech! Vyniká svou spolehlivostí, garancí udávaných parametrů a bezporuchovostí. Inovovaná verze obsahuje 2 páry výstupních svorek AUX, tlačítko Start pro připojení akumulátoru do systému napájení a tlačítko Stop pro manuální odpojení během práce akumulátoru/test aku. Zdroj disponuje signalizačními výstupy podle norem EZS.

Zálohovací zdroj je vhodný pro všeobecné použití, pro EZS (instalace se stupněm rizika 2) a pro autonomní zabezpečení sejfů a trezorů. V tomto případě zdroj AWZ-222 napájí čidla a senzory uvnitř trezoru, GSM nebo tel.hlásiče, možno ho též využít pro LED osvětlení vnitřku trezorů. Pro tyto účely musí být jednotka PULSAR instalována na chráněném místě nebo skrytě.

Specifikace a technické parametry :

Typ: lineární zdroj (obsahuje toroidní vinuté trafo 50VA = spolehlivost)

Výstupní napětí: 12 V až 14.5 V DC, regulovatelné trimrem na DPS

Doporučené výstupní napětí: 12.8 V až 13.8 V DC

Výstupní zvlnění: 20 mV p-p max.

Výstupní proud trvalý: 2 A (bez akumulátoru), 1.6 A + 0.4 A (nabíjení akumulátoru), 1.1 A + 0.9 A (nabíjení akumulátoru). Provozní hodnoty pro Grade1 a 2: 1.1 A (cca 12 hod.provozu na aku) + 0.9 A (nabíjení akumulátoru)

Výstupní proud doporučený: 1.5 A/10 h nebo 2 A/5 h (hodnoty platí při výpadku sítě a provoz pouze na akumulátor v režimu všeobecného použití)

Vlastní odběr: 15 mA, při provozu na akumulátor

Nabíjecí proud akumulátoru: 0.4 A/0.9 A, udržovací proud 0.45 A /24hod.

Ochrana aku před nadměrným vybitím: ano, volba propojkami na DPS (Tbat) - dojde k automatickému odpojení akumulátoru při poklesu svokového napětí pod 10.5 V

Kapacita připojitelného akumulátoru: 18Ah max. (např. AKU UCG20-12, CSB GP12170 nebo AKU UT12180)

Integrované ochrany: ochrana před zkratem, ochrana před přetížením/přehřátím (výstupní svorky AUX s pojistkou), přepěťová ochrana

Výstup napájecího zdroje AUX je zajištěn polymerovou pojistkou PTC. V případě zatížení napájecího zdroje proudem, který přesahuje Imax. (zatížení 110% ÷ 150% výkonu napájecího zdroje v teplotním rozsahu 65 ºC - 25ºC), dochází k automatickému odpojení výstupního napětí, které je signalizováno 3x bliknutím červené LED. Obnovení napětí na výstupu vyžaduje odpojení výstupní zátěže po dobu cca 1min.

Ochranný kontakt proti otevření přední stěny (tamper): NC, 0.5 A/50 V DC

Technické výstupy pro dálkovou signalizaci stavu zdroje: ano - porucha napájení AC, výpadek DC napětí/porucha lin.zdroje, porucha baterie - 3x typu OC, 50mA max.

Příslušenství :  reléový modul PULSAR-MPSBS

Indikační prvky: LED diody - porucha (červená), stav napájení AC/DC (zelená), akustická signalizace (piezosirénka 75dB/0,3m)

Stupeň krytí: IP20

Třída ochrany: I (EN 60950-1:2007)

Provozní teplota: -10°C až +40°C

Relativní vlhkost: 20 - 90% r.v., nekondenzující

Rozměry: 235 x 305 x 98 mm (š x v x hl.)

Hmotnost: 3,2 kg (bez aku)

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)

Pozn.: zdroj je dodáván bez akumulátoru
