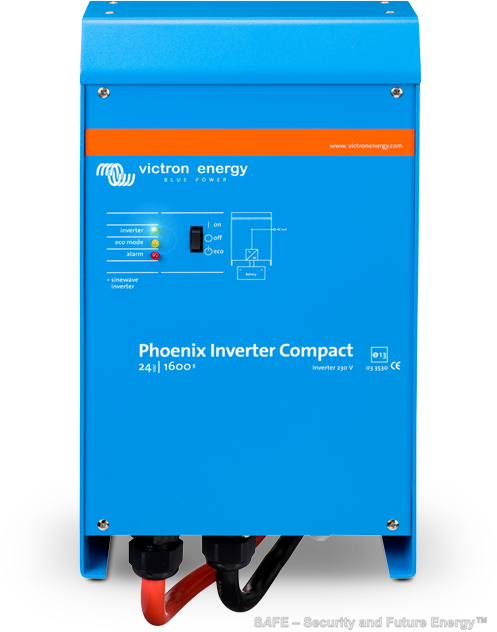

Phoenix Inverter Compact 24/1600 (Victron, NL)

Phoenix Inverter Compact 24/1600 - střídač střední výkonové řady s čistě sinusovým výstupním napětím vyvinutý pro profesionální použití a širokou škálu aplikací. Jedná se o vysoce kvalitní střídač v kompaktním provedení s nízkou hmotností a schopností dodávat potřebný výkon bez problémů jakémukoli druhu zátěže. Použitá technologie SinusMax umožňuje velmi vysoký počáteční záběrový proud. Střídače Phoenix Inverter jsou proto vhodné pro napájení obtížných zátěží indukčního charakteru jako např. kompresorů chladniček a ledniček, kompresorů a ventilátorů klimatizací, střídavých elektromotorů všeho druhu (např. čerpadla, cirkulárky) atd. Možnost paralelního zapojení až 6 střídačů stejného typu (9.6kVA/7.8kW) nebo synchronizované propojení 3 střídačů pro třífázovou síť 230V/400V AC.

Speciální funkce:

Režim Search - pokud je tento režim zapnutý, spotřeba energie měniče při chodu naprázdno se sníží o cca 70%. V tomto režimu se Phoenix vypne v případě nulového nebo velmi nízkého zatížení (15 W a méně). Následně se každé dvě sekundy na krátkou dobu zapíná a testuje odběr zátěže. Pokud výstupní výkon, resp.příkon spotřebiče překročí nastavenou úroveň (např. 100 W a více), měnič se automaticky zapne a opět napájí energií připojené zařízení. Funkci lze nastavit mikrospínači v rozmezí 15 až 100W. Režim Search lze provozovat pouze v případě, že měnič pracuje samostatně, ne v případech, kdy je zapojen s dalšími měniči v paralelním režimu (vyšší celkový výstupní výkon) nebo v případě zapojení tří měničů pro účely generování třífázové el.sítě 3x230/400 V AC.

Režim AES (Automatic Economy Switch) - místo režimu Search lze zvolit režim AES (pouze pomocí VE.Configure, ne pomocí DIP přepínačů). Pokud je toto nastavení zapnuto, spotřeba energie při chodu naprázdno a nízkém zatížení se sníží o cca. 20%, díky mírnému "zúžení" sinusového průběhu napětí. I tento režim lze provozovat pouze v případě, že měnič pracuje samostatně.

Dokumentace: Katalogový list (EN), Manual (EN)

Specifikace a technické parametry :

Rozsah vstupního DC napětí: 19 - 33 V DC

Doporučená minimální kapacita akumulátoru: 100 Ah - 400 Ah / 24V nom.

Výstupní napětí: 230V AC, +/- 2%, frekvence 50Hz, +/- 0,1%

Trvalý výstupní výkon při 25°C: 1600 VA

Trvalý činný výkon: 1300 W (při 25°C), 1200 W (při 40°C)

Špičkový činný výkon: 3000 W

Max. účinnost: 94% (při napájení 27.6 V)

Vlastní spotřeba: 10 W

Vlastní spotřeba v režimu AES: 8 W

Vlastní spotřeba v režimu Search: 3 W

VE.Bus komunikační port: ano, pro paralelní nebo 3f propojení více měničů

Dálkové zapínání/vypínaní: ano, kontakt Remote pro připojení ovládání

Programovatelné výstupní relé: ano, nastavitelné jako alarmový technický výstup, indikace DC podpětí nebo start/stop pomocného zdroje (motorgenerátoru). Kontakty C/NO/NC, zatížení 230V/4A AC, 35V/4A DC, 60V/1A DC

Zabudované ochrany: proti zkratu na výstupu, proti přetížení, proti vysokému nebo nízkému napětí baterie, proti přehřátí, proti přivedení cizího napětí 230V AC na výstup střídače, proti nadměrnému zvlnění vstupního DC napětí

Průřez vodičů připojovaného aku: 25 mm² (AWG3) - délka 1,5 m (jsou součástí výrobku), popř. 35 mm² (AWG2) - délka max. 5m

Výstupní konektor 230 V AC: G-ST18i

Provozní teplota: -40°C až +65°C, nucené chlazení zabudovaným ventilátorem

Vlhkost: 0 - 95 % r.v., nekondenzující

Stupeň krytí: IP 21

Rozměry: 375 x 214 x 110 mm (v x š x hl.)

Hmotnost: 10 kg

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
